Специально для операторов масштаба района и города представляем коммутатор «МС240 2U» для организации экономичного и высокоэффективного узла кросс-коннекта с поддержкой функции СОРМ. Устройство обеспечивает преобразование между протоколами семейства CAS (E&M, R2-MFC, 1ВСК, 2ВСК), применяемыми на сетях России и стран СНГ, протоколом первичного доступа сети Euro-ISDN (PRI, DSS1), протоколом общего канала сигнализации ОКС-7 (Российская спецификация ISUP-R) и протоколами VoIP телефонии (SIP, SIP-T, H.323).

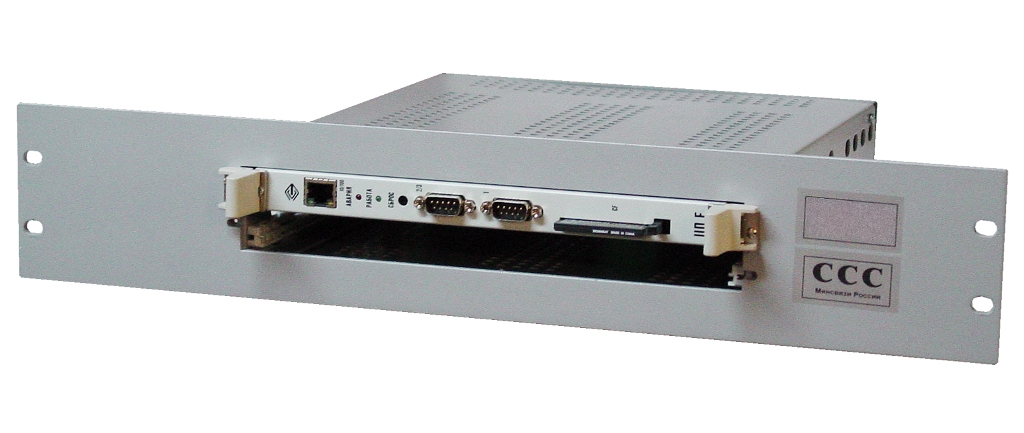

Коммутатор представляет собой корпус шириной 19", в который устанавливаются модуль центрального процессора ЦП.Е и 2 типа периферийных модулей (на выбор)  c субмодулями. В зависимости от типов установленных плат обеспечиваются функции:

Масштабируемый коммутатор 12Е1
Ёмкость коммутатора наращивается от 4Е1 до 8Е1 и 12Е1.

В корпус 2U устанавливается :
1 слот: модуль центрального процессора ЦП.Е с  субмодулем С4Е1;
2 слот: модуль цифровых соединительных линий 8ТМ с одним или двумя субмодулями 4Е1.

Модульное построение даёт оператору связи возможность увеличивать ёмкость коммутатора вместе с ростом абонентской базы и более планомерно распределять свои инвестиции в сеть. По сравнению с коммутаторами фиксированной ёмкости, отпадает необходимость либо в приобретении сразу крупного узла на 12Е1,  либо в постепенной замене моделей 4Е1 на 8Е1 и 12Е1, что связано с большими издержками. Реализованный в коммутаторе конвертор цифровых интерфейсов служит для конвертации протоколов сигнализаций ОКС-7, PRI, CAS, E&M.

Масштабируемый коммутатор обеспечивает экономичность, позволяя строить коммутационный узел по мере необходимости.
Подробнее о функциях коммутатора >>>

Шлюз 4Е1 в IP-транки
Коммутатор «МС-240» - 2U обеспечивает переход от TDM-сетей в IP, осуществляя конвертацию протоколов TDM в протоколы NGN: H.323, SIP/SIP-Т.

В корпус 2U устанавливается:
1 слот:  модуль центрального процессора ЦП.Е с  субмодулем С4Е1;
2 слот: модуль TM.IP с одним или двумя субмодулями CM.IP.

С помощью модуля TM.IP можно создавать распределенные корпоративные телефонные сети. Абоненты такой сети являются абонентами одной АТС с единым номерным планом.
Производительность модуля, взависимости от количества и типов установленных субмодулей CM.IP, позволяет обслуживать до 256 каналов без сжатия (кодек G.711), до 128 каналов со сжатием или до 64 факсимильных каналов Т.38.
Подключение к IP-сетям осуществляется посредством сетевого интерфейса 10/100 Base-T.
В устройстве реализована поддержка всех основных речевых кодеков, применяемых в сетях IP-телефонии: G.711, G.723.1, G.726, G.729, функции эхокомпенсации по рек.G.168, детектора тишины, генератора комфортного шума, передачи DTMF в RTP пакетах (RFC2833).
Подробнее о функциях шлюза

Архитектура конвертора цифровых интерфейсов «МС-240»

Внутреннее коммутационное поле конвертора одновременно обслуживает 1972 порта, что обеспечивает высокую нагрузку в ЧНН. Каждый периферийный модуль имеет собственный управляющий процессор, который обрабатывает сигнализацию и следит за состоянием портов внутри модуля.

Управление: основным средством управления коммутатором является ПК под Windows 98/2000/Me/XP, Windows Vista, устанавливаемый в Центре технической эксплуатации. ПК может находиться в непосредственной близости от станции, либо удалённо, при этом подключение производится по сети Ethernet или по цифровым потокам в разговорном канале по протоколу X.25 с помощью цифрового модема PcmGate.

Электропитание: -36…75В

Конструкция: конвертор цифровых интерфейсов имеет модульную архитектуру, модули устанавливаются в стандартный 19" евроконструктива высотой 2U, который содержит встроенный блок питания, верхнюю и нижнюю кросс-платы с разъемами. На задней стенке блока размещены: клемма заземления, клеммы для ввода основного питания, два 50-ти контактных разъёмов для подключения линий связи и оконечной аппаратуры.
