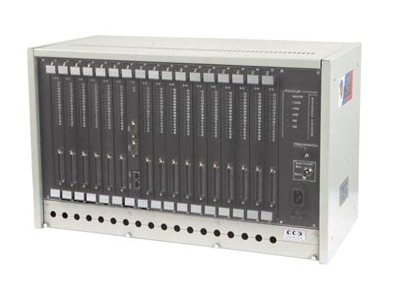

ЭАТС М-200 модель 60/256

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

Назначение

ЭАТС 60/256 (МАЛ-18) – цифровая телефонная станция (АТС) максимальной емкостью 256 абонентов, до 3-х потоков Е1. М-200 АТС 60/256 имеет унифицированное программное обеспечение, в т.ч. протокол GCSP, и поддерживает весь спектр межстанционных стыков, нашедших применение на ВС РФ и ведомственных сетях связи. АТС М-200 предназначена для автоматической коммутации абонентских и соединительных линий во взаимоувязанной сети общего пользования РФ и ведомственных сетях связи.

АТС М-200 60/256 устанавливает следующие виды соединений:

• между абонентами своей станции;
• между абонентами своей станции и абонентами городской или сельской сети;
• с абонентами ведомственных или учрежденческих сетей, включенных в данную местную сеть;

АТС М-200 60/256 предоставляют возможность выхода:

• на международную, междугородную и зоновую сеть;
• к спецслужбам СТС или ГТС в случае сельско-пригородной сети.

SIP

SIP интерфейс на АТС М-200 60/256 выполняет функции:

1. Подключение станции по SIP к городской, корпоративной и т.д. сети.

2. VoIP шлюз, поддерживающий преобразование до 31 канала в SIP:

• Гибкая маршрутизация вызовов;
• Совместимость с оборудованием сторонних производителей;
• Поддержка кодеков G711, GSM, T38;
• Управление через стандартный интерфейс М-200;

3. Интерфейс для подключения до 31 IP абонента М-200:

• Биллинг
• СОРМ

Варианты исполнения

Телефонная станция М-200 ЭАТС 60/256 имеет два варианта исполнения:

• Собственный металлический корпус (ЭАТС) для настенного / настольного размещения. Габариты ШхВхГ: 460х340х265мм.
• Кассета 19" (МАЛ) для монтажа в 19" стойку (евростатив). Габариты ШхВхГ: 440(480)х270х250мм.

Структура АТС

В модуле АТС обязательно должны присутствовать материнская плата (ТЭЗ К-86) и источник питания (ТЭЗ И-22, И-60 или И-48).

В оставшиеся слото-места можно установить следующие типы ТЭЗов (число и размещение которых в АТС зависит от планируемой структуры станции):

ТЭЗ А-16 – 16 аналоговых абонентских комплектов
• ТЭЗ С-16 – 16 цифровых системных абонентских комплектов
• ТЭЗ А-84 – 8 системных абонентских комплектов
• ТЭЗ А-08 – 8 цифровых (ISDN) абонентских комплектов
• ТЭЗ С-88 – 8 двухпроводных СЛ, 8 аналоговых абонентских комплектов
• ТЭЗ С-68/4 – 12 4-х проводных РСЛ
• ТЭЗ С-68/6 – 12 6-ти проводных РСЛ
• ТЭЗ И-38 – 8 исходящих 3-х проводных ФСЛ
• ТЭЗ В-38 – 8 входящих 3-х проводных ФСЛ

Размещать ТЭЗы в корпусе АТС вставляя по направляющим, до установления надежного контакта между слотом системной платы и разъемом линейной платы. Крепить линейные платы винтами к верхней и нижней планке АТС.

Максимальные возможности АТС М-200 60/256

* - за счет уменьшения абонентской емкости

Поддерживаемые протоколы сигнализации по аналоговым СЛ

• Абонентская сигнализация по 2-х проводным СЛ (пульс/тон)
• Сигнализация по 3-х проводным ФСЛ – декадный набор
• Сигнализация по 3-х проводным ФСЛ – «импульсный челнок»
• Сигнализация по 3-х проводным ФСЛ – «импульсный пакет»
• Сигнализация по 4-х/6-ти проводным РСЛ – 1 ВСК
• Сигнализация по 4-х/6-ти проводным РСЛ – 2100 Гц
• Сигнализация по 4-х/6-ти проводным РСЛ – 2600 Гц
• Сигнализация по 4-х/6-ти проводным РСЛ – 1200/1600 Гц (АДАСЭ)
• Сигнализация по 4-х/6-ти проводным РСЛ – 500/650 Гц

Светодиодная индикация

• Наличие питания
• Работу центрального процессора платы управления и коммутации
• Наличие текущего соединения с ПЭВМ
• Состояние каждого цифрового потока
• Состояние каждого абонентского порта
• Состояние каждого порта СЛ

Коммутация каналов

Коммутация возможна между:

• Двумя абонентскими портами (аналоговые или цифровые) - внутренняя коммутация
• Абонентский порт - аналоговая СЛ (входящая/исходящая связь)
• Абонентский порт - цифровая СЛ (входящая/исходящая связь)
• Цифровая СЛ - цифровая СЛ (цифровой транзит)
• Аналоговая СЛ - аналоговая СЛ (аналоговый транзит)
• Цифровая СЛ - аналоговая СЛ (цифро-аналоговое преобразование/транзит)
• Аналоговая СЛ - цифровая СЛ (аналого-цифровое преобразование/транзит)

• Полупостоянная коммутация - соединение между каналами происходит автоматически при включении коммутатора и сохраняется до его отключения. Схема коммутации задается при конфигурировании коммутатора. Вся информация в каналах пропускается прозрачно в обе стороны. Анализ и преобразование пропускаемой информации не производится.
• Динамическая коммутация - соединение между каналами происходит во время обработки входящего вызова, согласно тем или иным условиям, заданным в конфигурации коммутатора. В качестве условий могут быть использованы номер вызываемого абонента, номер вызывающего абонента или текущее время (системное время коммутатора). Произвольное количество условий объединяется в таблицу маршрутизации. Таблицы могут быть привязаны как к группе каналов, так и к какому-либо конкретному каналу. Таким образом, входящий вызов на каждый канал может обрабатываться согласно своей, независимой от всех остальных, таблице маршрутизации - согласно своему набору условий.

Преобразование протоколов сигнализации

В случае использования в АТС разных типов сигнализации по цифровым или аналоговым соединительным линиям (СЛ), одновременно с коммутацией каналов происходит конвертирование (преобразование) протоколов сигнализации. Конвертирование происходит автоматически и не требует каких-либо специальных настроек или доработок оборудования, но при необходимости схема преобразования может изменяться с помощью утилит конфигурирования АТС. Конвертация протоколов сигнализации включает в себя и цифро-аналоговые/аналогово-цифровые преобразования.
