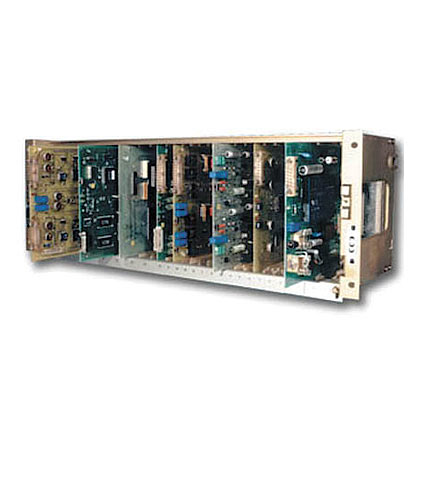

Гибкий мультиплексор ОГМ-30

Назначение гибкого мультиплексора OГМ-30

Гибкий мультиплексор ОГМ-30 предназначен для применения на сельских, городских, ведомственных, внутризоновых и магистральных сетях связи в качестве:

• оконечного мультиплексора;
• мультиплексора ввода/вывода;
• мультиплексора ввода/вывода с конференц-связью (групповыми каналами);
• кроссировочного мультиплексора.

Функциональные возможности гибкого мультиплексора OГМ-30

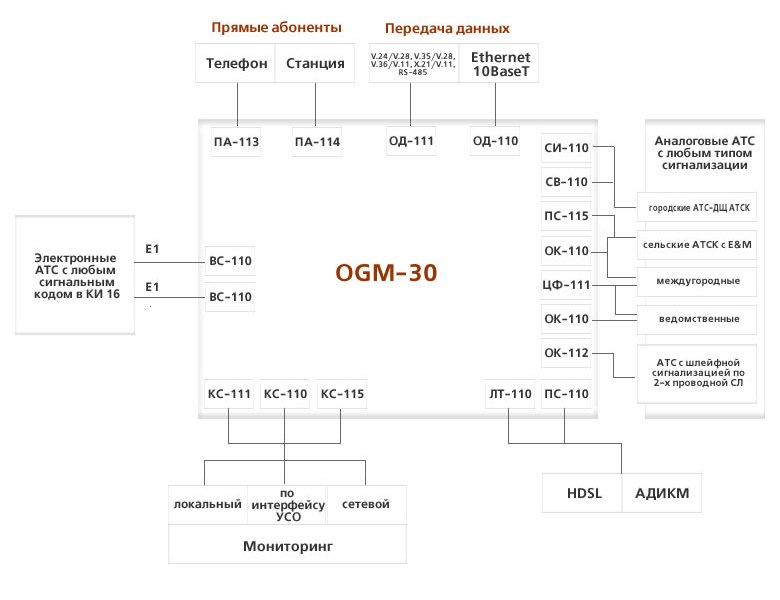

Формирование первичных цифровых потоков Е1 со скоростью передачи 2 048кбит/с из:

• аналоговых речевых сигналов от абонентского телефона;
• аналоговых речевых сигналов с батарейной сигнализацией (3-7 проводов);
• аналоговых речевых сигналов и сигналов взаимодействия с батарейной сигнализацией (3-х проводная, 7-ми проводная) от аналоговых АТС;
• аналоговых речевых сигналов и сигналов взаимодействия с E&M - сигнализацией от аналоговых АТС;
• аналоговых речевых сигналов с управляющей информацией для подключения абонента к АТС;
• одного или двух цифровых сигналов 1 024 кбит/с аппаратуры ИКМ-15;
• сигналов, соответствующих рекомендациям V.24, V.35, V.36, X.21.

Линейный интерфейс

• рекомендации МСЭ-Т : G.703, G.704
• скорость передачи : 2 048 кбит/с
• линейный код : HDB3 или AMI
• входное сопротивление : 120 Ом (симметр.), 75 Ом (несимметр.)

Линейный интерфейс 1024 кбит/с

• скорость передачи : 1 024 кбит/с
• линейный код : униполярный NRZ, NRZ+, HDB3, AMI
• входное сопротивление : 120 Ом (симметр.)

Линейный интерфейс HDSL

• скорость передачи : 1168 кбит/с
• линейный код : 2B1Q
• рабочее затухание кабеля на частоте 292 кГц : от 0 до 38 дБ

Линейный интерфейс G.SHDSL

• скорость передачи : 2048 кбит/с
• линейный код : ТС-РАМ
• рабочее затухание кабеля на частоте 350 кГц : от 0 до 36 дБ

Оптический линейный интерфейс

• скорость передачи : 2048 кбит/с
• линейный код : MCMI или CMI
• мощность оптического сигнала :
  • на выходе : минус 6±1 дБм
  • на входе : от минус 6 до минус 50

Оптический линейный интерфейс потока Е1 с сервисными каналами

• скорость передачи (линейная) : 2048 кбит/с (3072 кбит/с)
• линейный код : NRZ со скремблированием
• мощность оптического сигнала :
  • на выходе : минус 6±1 дБм
  • на входе : от минус 6 до минус 36

Аналоговое окончание канала

• способ кодирования : G.711 рек. МСЭ-Т
• закон кодирования : А - закон МСЭ-Т
• параметры канала : G.712 рек. МСЭ-Т

Цифровое окончание канала

• Сонаправленный стык (G.703, 64 кбит/c)
• Интерфейс V.24/V.28 (до 19,2 кбит/с в асинхронном режиме ; 64 кбит/с в синхронном режиме)
• Интерфейсы V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (до 19,2 кбит/с в асинхронном режиме ; n x 64 кбит/с (n=1...31) в синхронном режиме)
• Интерфейсы V.24/V.28, V.35/V.28, V.36/V.11, X.21/V.11, RS-485 (плата OD-121-01) (до 115,2 кбит/с в асинхронном режиме)
• Интерфейс Ethernet 10Base-T (IEEE 802.3, 10 Мбит/с, от 64 до 1984 кбит/с)

Цифровой сигнальный канал

Канал общей сигнализации в КИ16

Аналоговый сигнальный канал

E&M тип V, частотные сигнализации, 3-х проводная (4-х, 7-ми проводная) батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям, ISDN BRI.

Интерфейс для системы обслуживания

• блок ОГМ-30 : RS-232, УСО

Электропитание

• входное напряжение : минус 36 В … минус 72 В DC
• внутреннее напряжение : ± 5 В
• потребляемый ток : не более 2А (пиковое значение)

Габаритные размеры

• блок ОГМ-11 : 599х233х236 мм
• блок ОГМ-11-02 : 487(19")х233х236 мм
• устанавливаемые платы : 170х170 мм
• блок ОGМ-12 : 483х133х300 мм
• устанавливаемые платы : 100х220 мм

Условия эксплуатации

• рабочая температура : плюс 5° С … 40° С
• относительная влажность : 80% при 25° С
