    Транспорт 30х4 - гибкий мультиплексор


    Показать цены


    Транспорт 30х4 - гибкий мультиплексор

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    ОПИСАНИЕ

    Мультиплексор «Транспорт-30х4» представляет собой многофункциональную каналообразующую аппаратуру с возможностью гибкого конфигурирования.

    Аппаратура гибкого первичного мультиплексора Транспорт-30х4 позволяет формировать и гибко конфигурировать 5 потоков Е1 (2,048 Мбит/с) из 128 каналов окончаний по 64 кбит/с с интерфейсами различных типов.

    Гибкий мультиплексор "Транспорт 30х4" содержит полнодоступный кросс-коммутатор 288х288 каналов по 64кБит/с, в поле коммутации которого включены 5 цифровых первичных потоков 2,048 Мбит/с (Е1) и 128 каналов по 64 кбит/с, образованных платами расширения с интерфейсами различных типов, выбираемых пользователем.



    Функциональные возможности мультиплексора Транспорт - 30х4

    • организация СЛ аналоговых АТС с цифровыми АТС по потокам Е1;

    • организация СЛ между аналоговыми АТС по потокам Е1 (цифровизация соединительных линий);

    • организация каналов ТЧ по потокам Е1;

    • уплотнение от 30 до 120 абонентских линий по потокам Е1;

    • абонентский вынос цифровой АТС от 8 до 512 номеров по трактам Е1 количеством до 5;

    • организация каналов передачи данных в потоке Е1;

    • цифровая коммутация 256х256 каналов по 64 кбит/с.



    Дополнительные возможности мультиплексора Транспорт-30х4


    Функция «горячего» резервирования источника питания

    В аппаратуре реализована возможность одновременной подачи постоянного напряжения станционной батареи и переменного напряжения 220В. Для подачи переменного напряжения 220В необходимо установить в крейт на любое плато-место плату преобразователя переменного напряжения 220В, 50 Гц в постоянное напряжение -60В.

    При пропадании питания от станционной батареи, вся аппаратура работает от напряжения 220В и наоборот.

    В случае необходимости реализовать резервирование блока питания или преобразователя переменного напряжения 220В, 50 Гц для предотвращения потери питания в случае выхода их из строя, в мультиплексоре реализована возможность установки двух или большего количества блоков питания или преобразователей переменного напряжения 220В, 50 Гц.

    При этом резервный блок питания или преобразователь (один или более) устанавливается в любую с 1 по 15 позицию крейта.



    Функция «горячего» резервирования системы управления

    Возможность одновременной установки 2-х плат управления и ИКМ трактов для «горячего резервирования» системы управления и коммутации. При этом резервная плата управления и ИКМ трактов устанавливается в 16 место крейта. Аппаратура с поддержкой такой функции поставляется по специальному запросу.



    Возможность организации оптического линейного тракта

    Возможность установки платы оптического линейного тракта для передачи до 32 потоков Е1 по схеме с автоматическим резервированием: «кольцо», «цепь» или «точка-точка». В крейт можно установить любую плату полукомплекта аппаратуры ЦВОЛТ «Транспорт-32х30».



    СОСТАВ

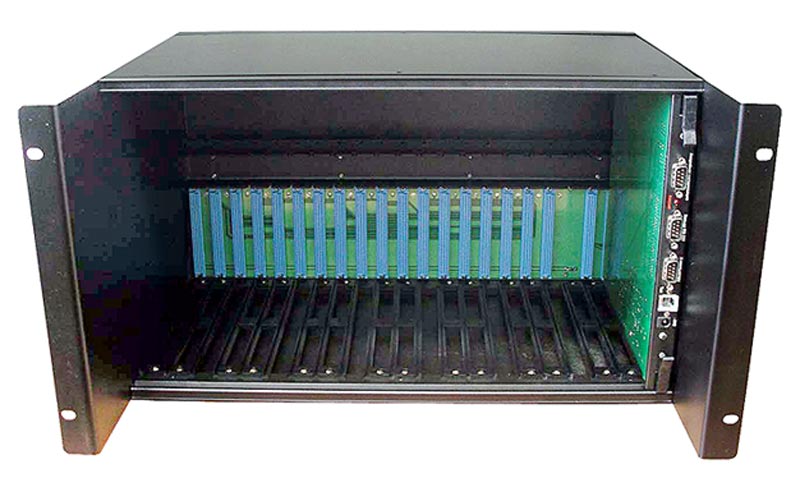

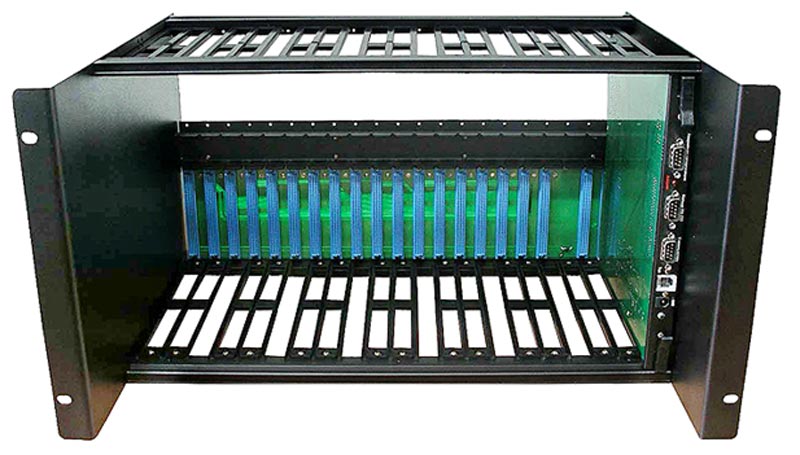

    РТК.21.12Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30»

    Крейт предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. Внутренние соединения плат аппаратуры гибкого мультиплексора осуществляется через материнскую плату крейта.

    Здесь и далее для всех корпусов и крейтов указанных в настоящем разделе действуют следующие правила установки плат:

  • Первым местом в крейте считается - крайнее левое место (при вертикальной установке интерфейсных плат расширения) или самое верхнее место (для горизонтальной установки интерфейсных плат расширения для РТК.21.36 – «Мини-крейт для стойки 19’’, с материнской платой, 3U, 6 мест»)
  • Первые 16 мест предназначены для установки: канальных интерфейсных плат, резервных блоков питания, преобразователей переменного напряжения 220В, 50Гц в постоянное напряжение -60В, плат управления и ИКМ трактов, используемых в качестве самодостаточных кросс-коммутаторов. 16 место предназначено для установки резервной платы управления и ИКМ трактов при реализации схемы «горячего резервирования» системы управления и коммутации.
  • 17 место предназначено для установки главной платы управления и ИКМ трактов
  • 16 место предназначено для установки резервной платы управления и ИКМ трактов
  • 18-19 места занимает основной блок питания с генератором вызывного напряжения
  • В 1-16 место может быть установлен резервный блок питания с генератором вызывного напряжения или резервный преобразователь переменного напряжения 220В, 50Гц в постоянное напряжение -60В
  • В 20 и 21 место можно установить плату оптического линейного тракта при использовании крейта РТК.21.12 (Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30») или крейта РТК.21.33 (Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30». Модификация 1)

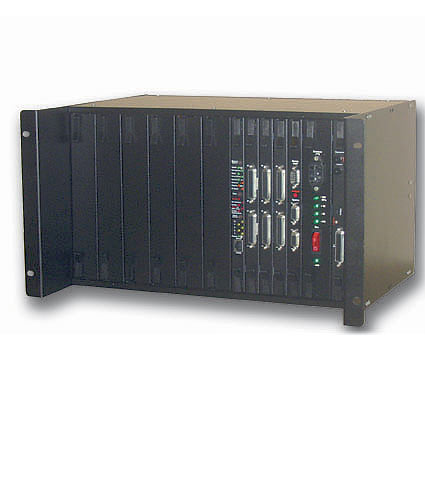

  • РТК.21.33Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30». Модификация 1

    Отличается от РТК.21.12 тем, что не имеет верхней, нижней и задней крышки. Облегченная конструкция с меньшей стоимостью

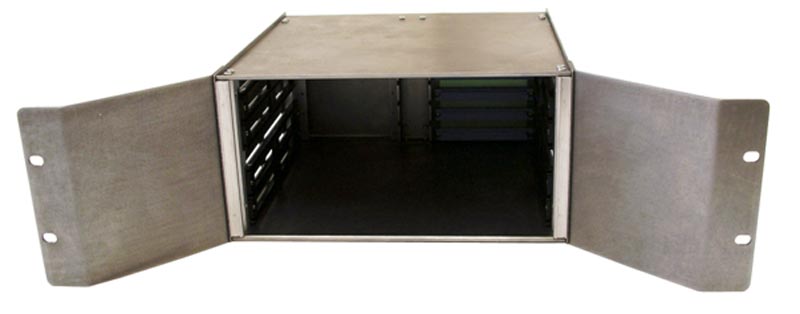

    РТК.21.36Мини-крейт для стойки 19’’, с материнской платой, 3U, 6 мест

    Для мини-крейта действует следующая нумерация позиций крейта для установки плат: самая верхняя позиция в крейте имеет номер 1. Далее до 6. В самую нижнюю позицию устанавливается только плата управления. Устанавливать БП можно в любую позицию, но желательно в 5.

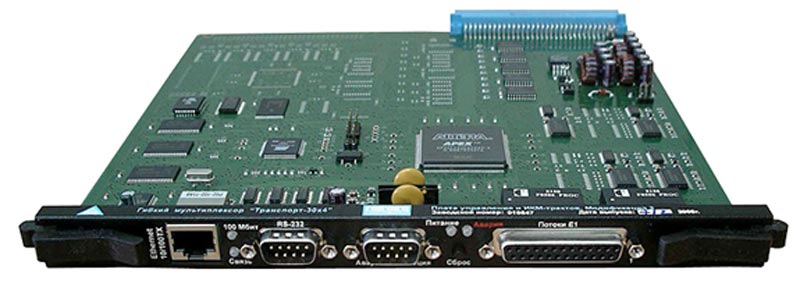

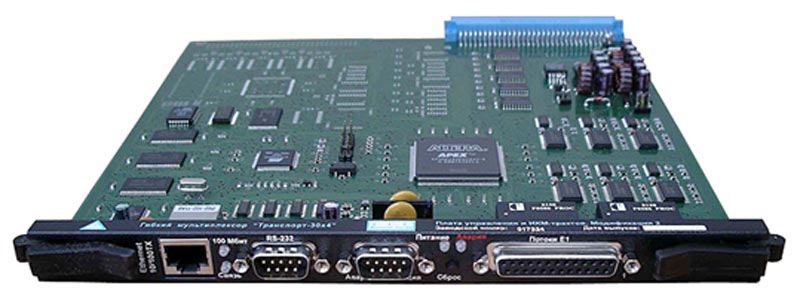

    РТК.21.18Плата управления и ИКМ трактов. Модификация 2

    На плате управления и ИКМ трактов. Модификация 2 расположены: центральный процессор, цифровой полнодоступный кросс-коммутатор 288х288 каналов по 64 кбит/с, 5 потоков Е1, стык с 16 платами канальных окончаний, интерфейсные порты Ethernet и RS-232 - стык с компьютером для контроля и управления мультиплексором с поддержкой SNMP протокола удаленного управления, задающий кварцевый генератор, выход на аварийную станционную сигнализацию (нормально замкнутые и нормально разомкнутые контакты реле), стык синхронизации от внешнего задающего генератора, светодиодные индикаторы состояния напряжения аппаратуры, аварийного состояния, режима работы Ethernet.

    Плата может устанавливаться и использоваться:

  • В 17 место крейта как основная (главная) плата управления и кросс-коммутации
  • В 16 место крейта как резервная плата управления и кросс-коммутации
  • В 1-16 место крейта как самодостаточный кросс-коммутатор на 5Е1
  • РТК.21.25Плата управления и ИКМ трактов. Модификация 3

    Полностью соответствует РТК.21.18 (Плата управления и ИКМ трактов. Модификация 2) и отличается от нее наличием интерфейсов только 3 потоков Е1 вместо 5.

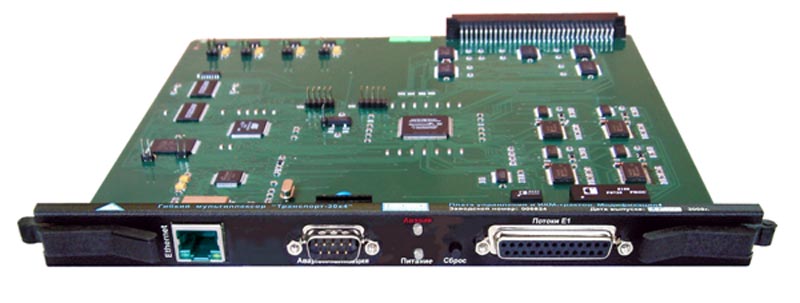

    РТК.21.53Плата управления и ИКМ трактов. Модификация 5

    Полностью соответствует РТК.21.18 и отличается от нее отсутствием интерфейсов RS-232 (управление по каналу Ethernet), наличием 2 потоков Е1 вместо 5.

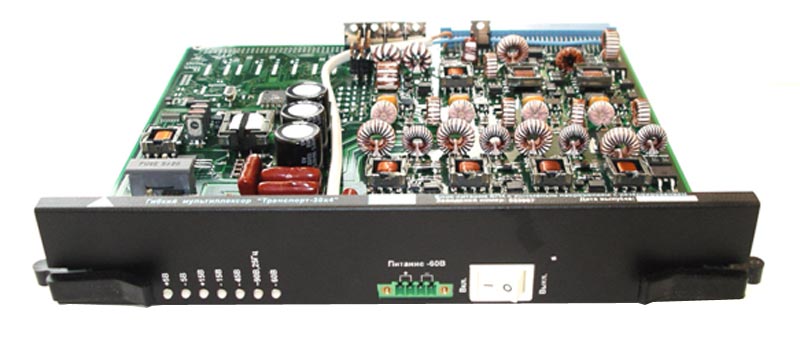

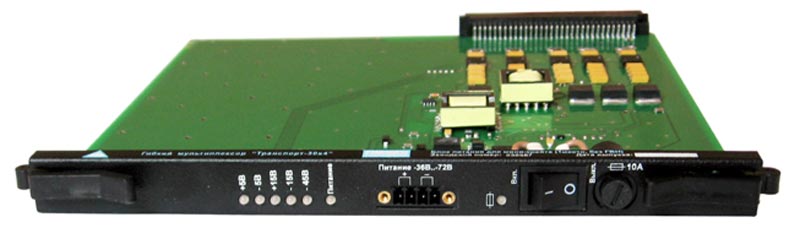

    РТК.21.52Плата экономичного блока питания для гибкого мультиплексора (1 место, БП и ГВН, резервирование)

    Блок питания с генератором вызывного напряжения. Имеет возможность резервирования, т.е. в любое место крейта возможно установить две или более плат РТК.21.52 для получения резервирования по питанию.

    РТК.21.44Плата блока питания для мини-крейта 3U (1 место, без ГВН)

    Блок питания без генератора вызывного напряжения (ГВН). Отличается от РТК.21.52 отсутствием ГВН. Имеет возможность резервирования, т.е. в любое место крейта возможно установить две или более плат РТК.21.44 для получения резервирования по питанию. ГВН нужен только при использовании плат абонентских комплектов и других интерфейсов прямых абонентов. Если эти интерфейсы не используются, и вызывное напряжение не нужно, и Вы хотите сэкономить на цене можете использовать эту плату.

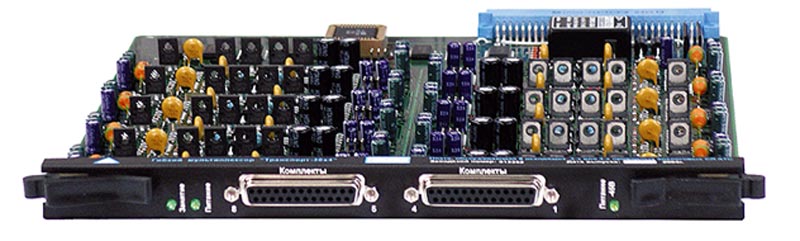

    РТК.21.4Плата, обслуживающая восемь 3-х или 4-проводных исходящих СЛ аналоговых АТС

    Предназначена для организации 8 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Рекомендуем использовать для СЛ длиной порядка 500м.

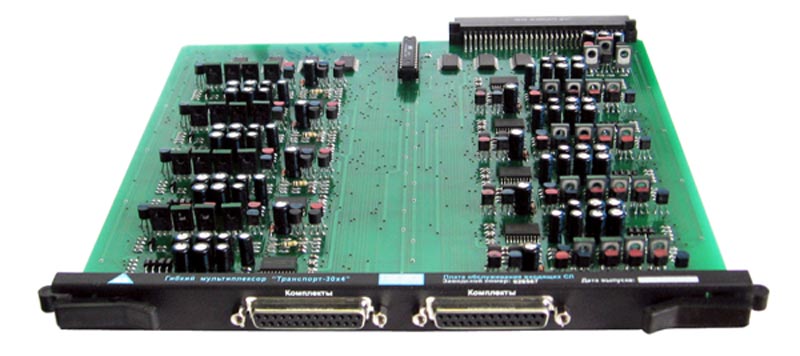

    РТК.21.5Плата, обслуживающая восемь 3-х или 4-проводных входящих СЛ аналоговых АТС

    Предназначена для организации 8 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Рекомендуем использовать для СЛ длиной порядка 500м.

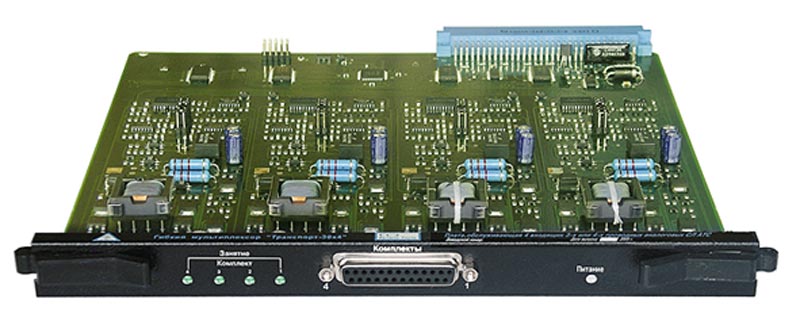

    РТК.21.23Плата, обслуживающая 4 исходящих 3-х или 4-х проводных аналоговых СЛ АТС

    Предназначена для организации 4 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Работает по СЛ большой длины.

    РТК.21.22Плата, обслуживающая 4 входящих 3-х или 4-х проводных аналоговых СЛ АТС

    Предназначена для организации 4 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Работает по СЛ большой длины.

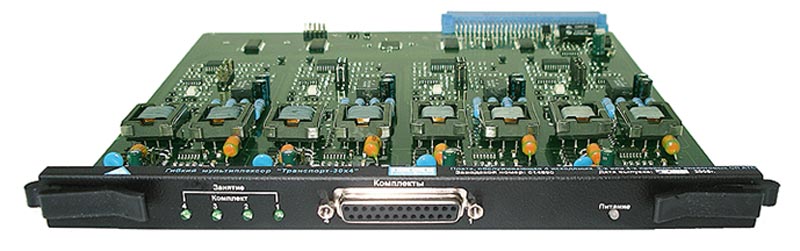

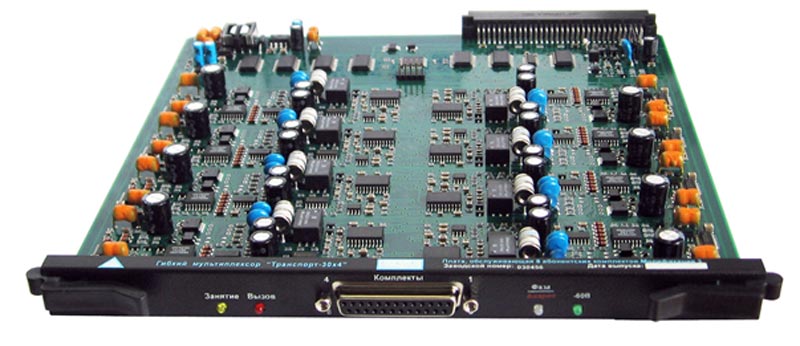

    РТК.21.32Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3

    Предназначена для организации: абонентских линий по трактам Е1, каналов прямых абонентов. Обеспечивает подключение 8 телефонных аппаратов. Выполняет функции аналогичные абонентским комплектам АТС – FхS. Платы имеют встроенную самовосстанавливающуюся защиту от попадания напряжения 220В,50Гц и высокого напряжения до 50кВ.

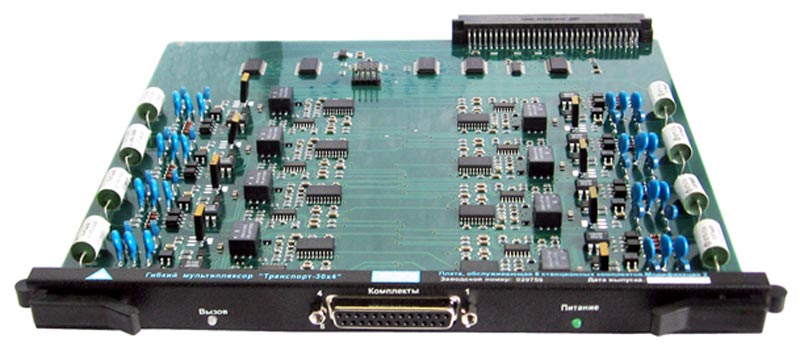

    РТК.21.43Плата, обслуживающая 8 станционных комплектов (FXO). Модификация 1.

    Предназначена для организации абонентских линий по потокам Е1. Обеспечивает подключение к 8 абонентским линиям любых типов АТС. Выполняет функции аналогичные функциям телефонного аппарата – FXO.

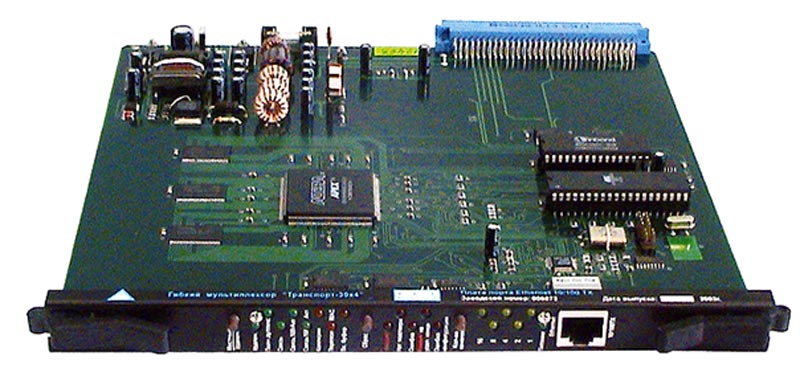

    РТК.21.13Плата передачи порта Ethernet 10/100TX по 1-му – 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31)

    Предназначена для передачи интерфейса Ethernet 10Tx/100Тx по потоку Е1. Скорость передачи n*64кБит/с, n=1..31. Поддерживает любые протоколы передачи пакетов Ethernet, в том числе расширенных (VLAN).

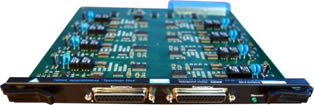

    РТК.21.48Плата, обслуживающая 8 канальных окончаний

    Предназначена для организации: каналов ТЧ 4-проводных, каналов ТЧ 2-проводных, каналов интерфейса 4-проводной СЛ двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000 (E&M). Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.

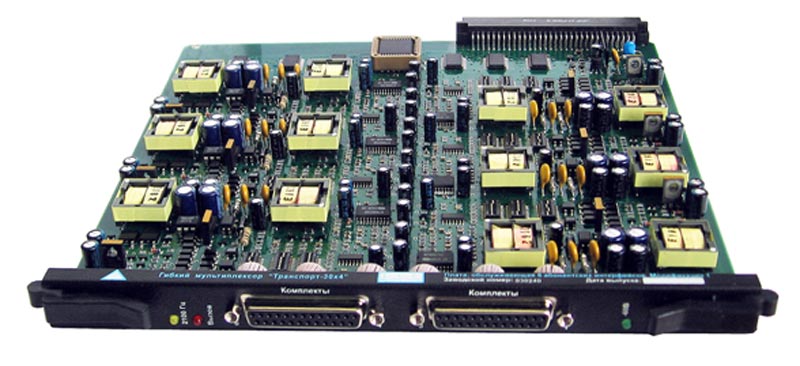

    РТК.21.50Плата, обслуживающая 6 канальных окончаний

    Предназначена для организации каналов с интерфейсами: абонентский комплект (FXS), станционный комплект (FXO), канал ТЧ 2-проводный, канал ТЧ 4-проводный, прямой телефон, прямой телефон с поддержкой сигнализации 2100 Гц, прямой телефон с индукторным вызовом (сигнализация 2100 Гц). Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.

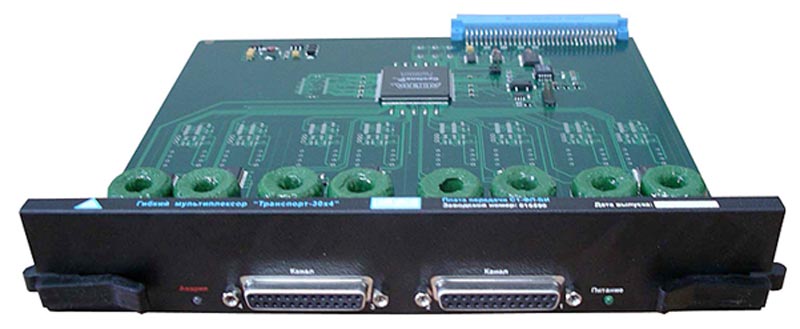

    РТК.21.29"Плата канальных окончаний

    Предназначена для транзита цифровых сигналов асинхронных данных через 4 независимых стыка С1-ФЛ-БИ со скоростями 2,4

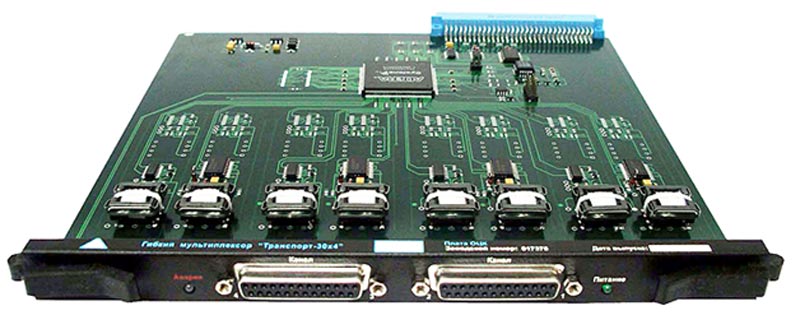

    РТК.21.30Плата канальных окончаний

    4 порта с интерфейсом передачи данных ОЦК (основной цифровой канал 64кБит/с)

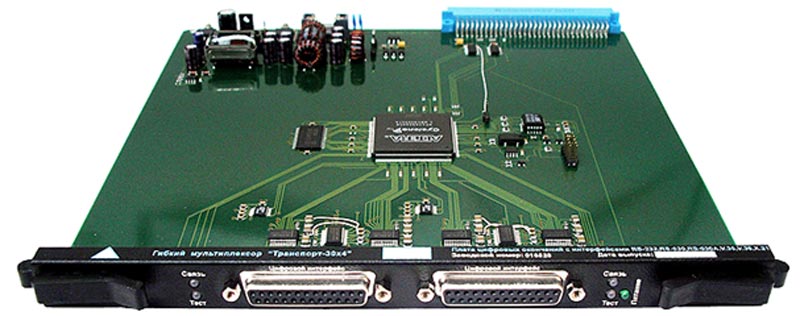

    РТК.21.31Плата передачи данных

    2 канальных окончания, каждое из которых поддерживает работу следующих интерфейсов: RS-485/V.11, V.35, RS-449/V.36, X.21, RS-530A, RS-530, RS-232С/V.24/V.28

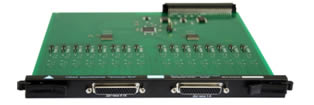

    РТК.21.55"Плата, обслуживающая 16 ключей и датчиков

    Плата, обслуживающая 16 ключей и датчиков, гальванически развязанных, ключи на ток до 0.5А, напряжение до 72В

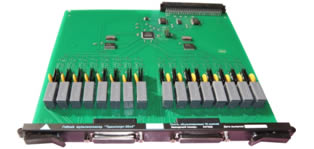

    РТК.21.57Плата, обслуживающая 16 ключей, гальванически развязанных, на ток до 0.5А, напряжение до 72В, при обесточивании платы все контакты ключей разомкнуты

    Плата содержит 16 независимых, гальванически развязанных ключей. Ключи работают на размыкание и замыкание и позволяют воспроизводить удаленный сигнал, полученный с датчиков. Для передачи сигналов на ключи используется 2 канальных интервала (КИ) потока Е1. Сигналы на 16 ключей передаются из потока Е1.

    РТК.21.58Плата, обслуживающая 16 датчиков, гальванически развязанных, порог срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В

    Плата содержит 16 независимых, гальванически развязанных датчиков. 16 датчиков обеспечивают контроль состояния до 16 устройств или линий. 16 датчиков измеряют напряжение линии. Для передачи сигналов от датчиков используется 2 канальных интервала (КИ) потока Е1. Сигналы с 16-ти датчиков передаются в поток Е1.

    РТК.21.59Плата, содержащая 8 приемопередатчиков (каналов) С1-ТГ

    Предназначена для организации и передачи 8 каналов телеграфных сетей через интерфейс С1-ТГ в соответствии с ГОСТ-22937-78. 2 режима работы: 4 телеграфных канала передаются в одном канале потока Е1 или 1 телеграфный канал передается в одном канале потока Е1. Скорость до 2400 бод. Каналы, приемники и передатчики гальванически развязаны.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Количество первичных потоков 2,048 Мбит/с (Е1)5
    Количество канальных окончаний по 64Кбит/с с интерфейсами различных типов128
    Типы интерфейсов плат канальных окончаний
  • порт Ethernet 10Tx/100Tх с пропускной способностью n*64 кбит/с, n=1..31
  • V.35, V.36, X.21, RS-530A, RS-530, RS-232С/V.24/V.28
  • абонентские комплекты (двухпроводная абонентская линия со стороны абонента FXS)
  • станционные комплекты (подключаются к абонентским линиям со стороны АТС, работают как телефонный аппарат FXO)
  • каналы ТЧ 4-проводные
  • каналы ТЧ 2-проводные
  • соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000) (E&M)
  • телефонный аппарат прямого абонента
  • прямой телефон с поддержкой сигнализации 2100 Гц
  • телефонный аппарат прямого абонента с индукторным вызовом и поддержкой сигнализации 2100Гц
  • цифровой интерфейс ОЦК (основной цифровой канал 64 Кбит/с)
  • С1-И, С1-ФЛ-БИ
  • гальванически развязанные ключи – нормально замкнутые и нормально разомкнутые контакты защищенные предохранителями
  • гальванически развязанные датчики, срабатывающие при замыкании или размыкании электрической цепи
  • гальванически развязанные ключи и датчики
  • исходящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»)
  • входящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»).
  • организация СЛ с АТС по интерфейсу и протоколу АДАСЭ.
  • Тип синхронизации аппаратурысинхронная
    Синхронизация аппаратурыот внутреннего кварцевого генератора, по приему одного из 5 потоков Е1, от внешнего генератора через стык синхронизации. Сценарий синхронизации задается пользователем
    Параметры потоков 2,048 Мбит/с (Е1)Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры «Транспорт-30х4» поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3)
    Способ кодирования каналов ТЧ плат канальных окончанийпо G.711
    Кодирование каналов ТЧ плат канальных окончанийпо A-закону
    Параметры канала ТЧ плат канальных окончанийпо G.712
    Аварийная сигнализация

    На плате управления и ИКМ трактов имеется аварийная светодиодная индикация, которая срабатывает при наличии ошибок по приему одного или всех (условия срабатывания задаются программно) потоков Е1. Срабатывание индикации дублируется срабатыванием контактов реле (нормально замкнутые и нормально разомкнутые контакты), которые выведены на разъем и могут быть соединены с аварийной станционной сигнализацией.

    Интерфейс с персональным компьютеромRS-232, Ethernet 10/100Тх, поддержка протокола удаленного управления SNMP
    Напряжение питанияОт – 36В до – 72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220 В, 50 Гц
    Напряжение питания при использовании плат, обслуживающих исходящие или входящие аналоговые СЛ АТСОт –54В до -72В
    Потребляемая мощность полностью укомплектованного изделияНе более 150Вт
    Потребляемая мощность платы управления и ИКМ трактовНе более 15Вт
    Габаритные размеры крейта482х355х256 мм
    Вес полностью укомплектованного крейтаНе более 20 кг
    Возможность монтажав открытую стойку 19” конструктива, в шкаф 19” конструктива, на стол





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    Транспорт 30х4

    НаименованиеОписание Цена с НДС

    Управляющая система мультиплексора, обслуживающая 5 трактов Е1 и 128 канальных окончаний

            РТК 21.12

    Крейт с материнской платой Транспорт 30х4 и мат. платой Транспорт 32х30 для 19» стойки

    ПО ЗАПРОСУ
            РТК 21.33

    Крейт с материнской платой Транспорт 30х4 и мат. платой Транспорт 32х30 для 19»стойки Модиф.1

    ПО ЗАПРОСУ
            РТК 21.36

    Мини-крейт с материнской платой 3U, 6 мест, для 19» стойки

    ПО ЗАПРОСУ
            РТК 21.18

    Центральный процессор с 5 потоками Е1. Управляется по Ethernet и RS-232.

    ПО ЗАПРОСУ
            РТК 21.25

    Центральный процессор с 3 потоками Е1. Управляется по Ethernet и RS-232.

    ПО ЗАПРОСУ

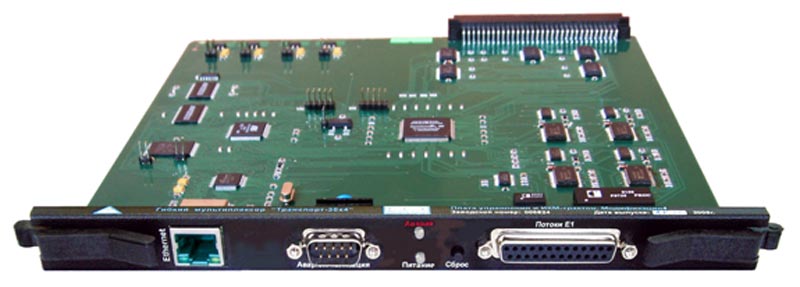

            РТК 21.45

    Центральный процессор с 4 потоками Е1. Управляется по Ethernet.

    ПО ЗАПРОСУ
            РТК 21.53

    Центральный процессор с 2 потоками Е1. Управляется по Ethernet.

    ПО ЗАПРОСУ
            РТК 21.37

    Плата блока питания. Модификация 3. (2 места, БП и генератора вызывного напряжения (ГВН), резервирование)

    ПО ЗАПРОСУ
            РТК 21.39

    Плата блока питания. Модификация 5 (1 место, без ГВН, резервирование)

    ПО ЗАПРОСУ
            РТК 21.40

    Плата генератора вызывного напряжения (1 место, без БП)

    ПО ЗАПРОСУ
            РТК 21.41

    Плата блока питания. Модификация 6. (1 место, БП и ГВН, резервирование).

    ПО ЗАПРОСУ
            РТК 21.44

    Плата блока питания миникрейта 3U (1 место, без ГВН)

    ПО ЗАПРОСУ
            РТК 21.47

    Плата генератора вызывного напряжения (1 место, БП и ГВН)

    ПО ЗАПРОСУ

    Платы канальных окончаний

            РТК 21.4

    на 8 3-х или 4-х проводных исходящих СЛ аналоговых АТС

    ПО ЗАПРОСУ
            РТК 21.5

    на 8 3-х или 4-х проводных входящих СЛ аналоговых АТС

    ПО ЗАПРОСУ
            РТК 21.23

    на 4 3-х или 4-х проводных исходящих СЛ аналоговых АТС

    ПО ЗАПРОСУ
            РТК 21.22

    на 4 3-х или 4-х проводных входящих СЛ аналоговых АТС

    ПО ЗАПРОСУ
            РТК 21.50

    на 6 окончаний: аб/станц.компл./КТЧ 2-х/4-х пров./прямой ТФ с ИВ/прямой ТФ сигн. 2100

    ПО ЗАПРОСУ
            РТК 21.32

    на 8 абонентских комплектов (FXS). Модификация 3

    ПО ЗАПРОСУ
            РТК 21.43

    на 8 станционных комплектов (FXO). Модификация 1

    ПО ЗАПРОСУ
            РТК 21.48

    на 8 окончаний: 2-х сторонние СЛ АТС / канал ТЧ 4-х проводный / канал ТЧ 2-х проводный

    ПО ЗАПРОСУ
            РТК 21.49

    передачи порта Ethernet 10/100 ТХ по 1…31 каналу потока Е1 (скорость n*64кбит/с, n=1…31)

    ПО ЗАПРОСУ
            РТК 21.29

    канальных окончаний на 4 порта с интерфейсом передачи данных С1-ФЛ-БИ

    ПО ЗАПРОСУ
            РТК 21.30

    канальных окончаний на 4 порта с интерфейсом передачи данных ОЦК 64 кбит/с

    ПО ЗАПРОСУ
            РТК 21.31

    ПД на 2 канала с поддержкой V.35, V.36, X.21, RS-530A, RS-530, RS-232C / V.24 / V.28

    ПО ЗАПРОСУ





    НЕ СМОГЛИ НАЙТИ НЕОБХОДИМУЮ ИНФОРМАЦИЮ? ЗАТРУДНЯЕТЕСЬ С ВЫБОРОМ?

    Обратитесь к специалистам нашей компании по многоканальному телефону или e-mail
    +7 (495) 120-24-28
    com@oc.ru
    Наши специалисты ответят на Ваши вопросы и помогут с выбором оборудования!





    Карта сайта

    hosting:
    WebServis Centre



    О компании

    Системный интегратор
    Наши партнёры
    Наши клиенты
    Лицензии СРО
    Вакансии
    Контакты

    Каталог

    Телекоммуникации
    Электропитание
    Шкафы и стойки
    Кабельное ТВ и IPTV
    Цены
    Оплата

    Услуги

    Доставка оборудования
    Проектирование
    Монтаж и пусконаладка
    Техподдержка

    Свяжитесь с нами:

    +7 (495) 120-24-28

    Онлайн запрос

    E-mail: com@oc.ru

    Наверх
