Источники бесперебойного питания ИБЭП 220/48В-120А 6U

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
	Документация скачать

Описание

Источник бесперебойного питания ИБЭП 220/48В-120А 6U предназначен для питания аппаратуры, заряда и содержания АКБ в буферном ре-жиме и питания потребителя от АКБ при пропадании сетевого напряжения постоянным током номинального напряжения 48В.

ИБЭП автоматически контролирует напряжение, ток и температуру каждого БПС и АКБ, напряжения фаз питающей сети переменного тока, напряжение и ток нагрузки, а также температуру окружающей среды.

Защита

• от недопустимого отклонения напряжения на выходе ИБЭП.

• двухпороговая защита от перегрева преобразователя с программируемыми значениями порогов срабатывания;
• быстродействующая токовая защита от короткого замыкания на выходе;
• защита от токовых перегрузок БПС (при перегрузке переход в режим ограничения тока);
• защита от недопустимого превышения выходного напряжения с программируемым зна-чением максимального напряжения;
• защита от недопустимого снижения выходного напряжения с программируемым значе-нием минимального напряжения;
• защита от недопустимого отклонения напряжения питающей сети;
• защита от выключения БПС при отсутствии связи с центральным процессором (переход БПС в автономный режим работы).

• от неправильной полярности подключения АКБ;
• отключение АКБ при разряде до напряжения ниже минимально допустимой величины;
• от превышения допустимого напряжения заряда;
• от превышения допустимой температуры АКБ при заряде;
• программируемое ограничение тока заряда АКБ.

ИБЭП Форпост 48В 100А может работать как в режиме резервирования 4+0 (все выпрямители БПС включены и работают на одну общую нагрузку), так и в режиме резервирования n+n, когда один или несколько БПС включены на нагрузку, в зависимости от мощности, а остальные находятся в "горячем" резерве.

Технические характеристики

Модификации ИБЭП Форпост 48В 100А

Состав и структурное исполнение ИБЭП 220 48В 120А

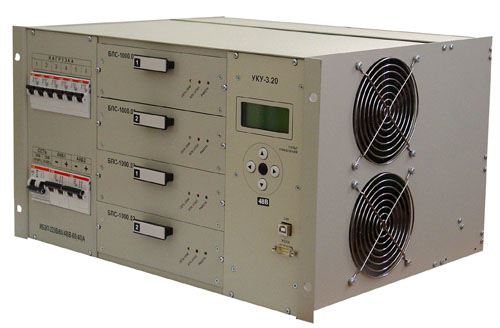

ИБЭП-220/48В-120А состоит из корпуса 6U, рассчитанного на установку в 19" конструктив, с кросс-платой, клеммным блоком, панелями АВ, и устанавливаемых в корпус БПС (в количестве от 1-го до 4-х штук, в зависимости от типа исполнения) и УКУ. На передней панели каждого БПС расположены светодиоды "Работа", "Авария" и "Сеть 220В". ИБЭП обеспечивает подключение до четырёх БПС. При отсутствии УКУ все БПС включены и работают параллельно на нагрузку. Величина выходного напряжения автономного режима программируется в установках.

Габаритные размеры (ШхВхГ) для всех модификаций ИБЭП 220/48В-120А составляют 480 x 270 x 360 мм.

Работа с АКБ

ИБЭП-220/48В-120А предназначен для работы в комплекте с одной или двумя АКБ, каждая из которых состоит из четырёх кислотных аккумуляторов ёмкостью до 500А/ч.

Питание

Питание ИБЭП-220/48В-120А осуществляется от трехфазной (однофазной) сети переменного тока с фаз-ным напряжением (187–253)В частотой (47,5–63)Гц .

Управление

Оснащается интерфейсом LAN для удаленного конфигурирования и управления по Ethernet.
