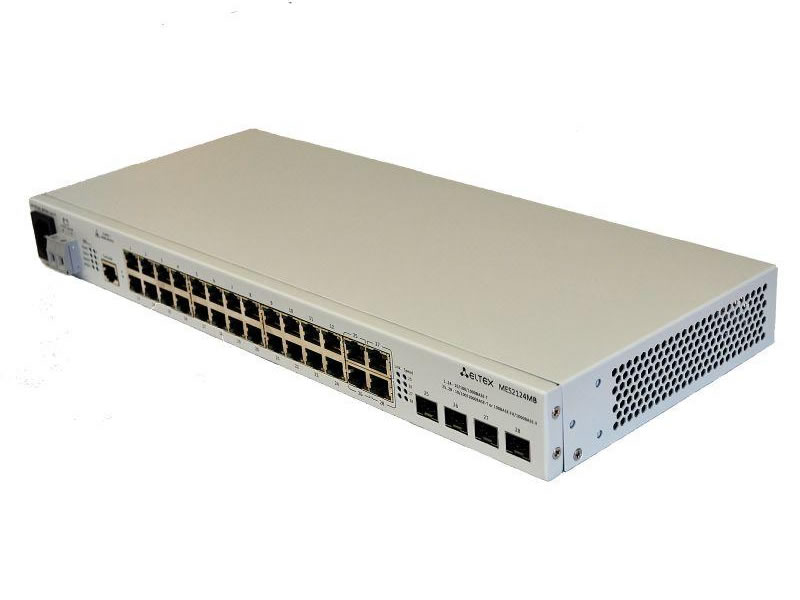

Ethernet-коммутатор MES2124MB - гигабитный коммутатор уровня L2 с 24 портами 24 портами 10/100/1000Base-T и 4 комбо-портами 1000Base-T/Base-X.
Предназначен для подключения конечных пользователей к сетям предприятий и операторов связи с помощью интерфейса Gigabit Ethernet.
Коммутатор ELTEX MES2124MB имеет возможность подключения аккумуляторной батареи в случае пропадания сети 220В. Специализированный блок питания
позволяет заряжать АКБ (12V) при наличии питания 220В, а также позволяет реализовать следующий функционал:
Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Также в коммутаторах MES 2124MB используется технология эффективной защиты от скачков напряжения питания (до 6 kV), вызванного грозовыми разрядами.
| Функции L2 Multicast |
|
Функции L2 |
|
- Поддержка 1K групп
- Поддержка профилей Multicast
- Поддержка статических Mullticast групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP snooping Fast Leave на основе порта/хоста
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Multicast TV VLAN
- Поддержка MVR
|
|
- Поддержка протокола STP (Spanning Tree Protocol)
- Поддержка 32 независимых STP процессов
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Mulitprocess (802.1d)
- Поддержка RSTP (Rapid spaning tree protocol)
- Поддержка Multiple Spanning Tree- MSTP (IEEE802.1s)
- Поддержка EAPS
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Per-device Loopback Detection (LBD)
- Поддержка G.8032v2
|
|
| Функции при работе с МAC-адресами |
|
Поддержка VLAN |
|
- Таблица MAC-адресов 16K
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
|
|
- До 4K VLAN
- Поддержка Voice VLAN
- Зеркалирование VLAN (VLAN mirroring)
- Поддержка 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
|
|
| Функции Link Aggregation |
|
Поддержка IPv6 |
|
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
|
|
- Функциональность IPv6 Host
- Совместное использование IPv4, IPv6
|
|
| Функции обеспечения безопасности |
|
Списки управления доступом ACL |
|
- DHCP snooping
- Опция 82 протокола DHCP
- IP Source address guard
- Dynamic ARP Inspection (Protection)
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе 802.1x
- Guest VLAN
- Система предотвращения DoS атак
- Сегментация трафика
- Защита от несанкционированных DHCP серверов
- Фильтрация DHCP клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
- PPPoE Intermidiate agent
|
|
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IPv6 ACL
- до 512 правил доступа
- ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- Ether type
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем
- Поддержка режима работы ACL-ONLY, c увеличенным количеством ресурсов коммутатора под ACL
|
|
| Основные функции качества обслуживания (QoS) и ограничения скорости |
|
Основные функции управления |
|
- Поддержка QoS/COS
- Статистика QoS
- Ограничение скорости на портах (shaping, policing)
- Поддержка до 4 приоритетных очередей
- Поддержка класса обслуживания 802.1p
- Защита от широковещательного «шторма»
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict/Weighted Round Robin (WRR) priority
- Три цвета маркировки
- Классификация трафика на основании на основании ACL
- Назначение меток CoS/DSCP на основании ACL
|
|
- Загрузка и выгрузка файла настройки по TFTP
- Протокол SNMP
- Интерфейс командной строки(CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- Управление контролируемым доступом – уровни привелегий
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Сервер SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Поддержка IPv4)
- DHCP Option 12
- DHCP Relay Option 82
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Восстановление пароля
- Ping (поддержка IPv4/IPv6)
- Multiple IP Interface
- Сервер FTP
|
|
| Сервисные функции |
|
ОАМ |
|
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
- Green Ethernet
|
|
- 802.3ah Ethernet Link OAM
- Dying Gasp
- 802.1ag Connectivity Fault Management (CFM)
- 802.3ah Unidirectional LinkDetection (протокол однонаправленных связей)
|
|
| Обеспечение бесперебойного питания |
|
Технические характеристики |
|
- Автоматический переход на АКБ (12V) при отключении первичного
- питания (220V) и обратно
- Заряд АКБ (12V) при работе от первичной сети (220V)
- Мониторинг типа электропитания (SNMP)
- Оповещение при переходе с одного типа питания на другой
- Индикация подключений батареи
- Сигнализация о низком уровне заряда батареи
- Защита от короткого замыкания
|
|
- Питание – 220В AC, 50Гц
- Максимальная потребляемая мощность - не более 350Вт
- Рабочая температура окружающей среды – от -10° до +45° С
- Температура хранения – от -40° до +70° С
- Рабочая влажность – не более 80%
- Вентиляция – пассивное охлаждение
- Размеры – 430x44x138мм, исполнение 19'’, типоразмер 1U
1 В версии ПО 1.1.16 поддерживается 3 устройства в стеке
|
|
