Комплект аппаратуры многоскоростного линейного тракта МЛТ-30/60

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
	Документация скачать

• G.SHDSL-модем МЛТ 30/60 предназначен для передачи данных по одной или двум симметричным медным витым парам по стандарту G.SHDSL (ITU-T G.991.2) и линейным кодом TC-PAM и обеспечивает:
• - передачу данных по одной или двум симметричным медным витым парам по стандарту G.SHDSL (ITU-T G.991.2) и линейным кодом TC-PAM;
• - гибкое регулирование скорости передачи в диапазоне (192...2312) кбит/с по каждой паре кабеля с дискретностью 64 кбит/с;
• - транспортировку одного или двух потоков Е1 по двум парам;
• - одновременную передачу части канальных интервалов потока Е1 и Ethernet-кадров;
• - выделение части канальных интервалов на линейном регенераторе;

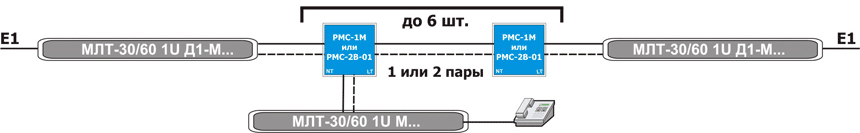

• - построение магистральных трактов длиной до 300 км, при 12 регенераторах;
• - телеконтроль линейных регенераторов;
• - контроль коэффициента ошибок (мониторинг) и оценка качества соединения;
• - удаленное задание цифровых шлейфов на регенераторах;
• - служебную связь с регенераторами, независимую от наличия дистанционного питания;
• - защиту линейных цепей от грозовых разрядов и посторонних напряжений в соответствии с рекомендацией К.17 МСЭ-Т.

Состав:

Станционное оборудование линейного тракта по технологии G.SHDSL состоит из набора плат и блоков, в которые платы устанавливаются.

Станционная аппаратура имеет 2 вида исполнения: блок и кассета.

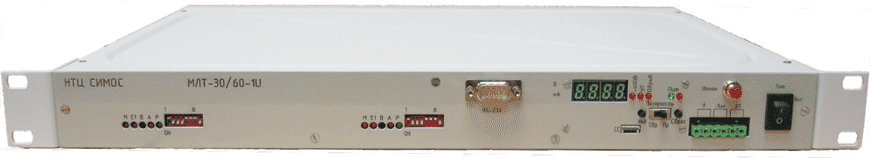

Блок МЛТ-30/60-1U: внутри пластмассового корпуса установлены  плата ММС + встроенный сетевой ИП 220В либо источник дистанционного питания регенераторов. Блок МЛТ-30/60-1U представляет собой законченное изделие. Необходимая комплектация блока осуществляется при его производстве в соответствии с  заказом. В блок может устанавливаться одна или две платы, соответствующие вариантам исполнения M1..M7.

Кассета:
- МЛТ30/60 высотой 1U или 3U, для установки в шкаф 19 дюймов или блок М30А
- плата ММС или ММ;
- плата ДП регенераторов (ДПР-02 для питания двухпарных регенераторов РМС-2В-01; ДП-01 для питания шести однопарных регенераторов РМС-1М или двухпарных РМС-2В-01, с обеих сторон)
- плата источника питания ИП-01 или ИП-03.
Платы ММС, ДПР-02 и ИП-01 устанавливаются в кассету М30А, платы ММ, ДП-01 и ИП-03 устанавливаются в кассету М30АЕ или кассету МЛТ-30/60-1U.

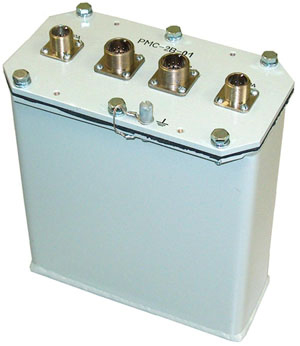

Линейный двухпарный регенератор РМС-2В-01 поставляется в виде герметичного блока, в котором установлены 1 плата регенерации DSL-сигнала. Питание регенератора – дистанционное по фантомной цепи рабочих линейных пар от источника тока 100 мА (ДП-01). Блок РМС-2В-01 также устанавливается в контейнеры НРП-Г.

Характеристики:
- Линейный интерфейс: G.SHDSL:
- Число линий (пар): 2
- Скорость передачи данных по каждой паре: 2312 кбит/с
- Линейный код: TC-PAM-16
- Импенданс: 135 Ом
- Мощность сигнала: 13,5 дБм
- Максимальное затухание рабочей пары: 44 дБ на 150 кГц

Дистанционное питание линейных регенераторов:
- Ток дистанционного питания регенератора РМС-2В-01: (100±3) мА
- Падение напряжения на регенераторе РМС-4 в режиме:
- транзита: (61..63) В
- шлейфа:  (66..68) В
- автоматического шлейфа (при обрыве за  РМС-2В-01, находящемся в режиме «транзит»):  (71..73) В

Условия эксплуатации:
Регенератор РМС-2В-01 – температура от – 40 до + 50°С
