Источник питания стабилизированный ИПС-500-220В/60В-8А-D предназначен для для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 60В.

ИПС-500-220В/60В-8А-D имеет на выходе разделительный управляемый ключ на полевом транзисторе. ИПС 500-220В/60В-8А могут соединяться параллельно для резервирования и увеличения тока в нагрузке.

В ИПС-500 реализовано естественное воздушное охлаждение.

Конструктивно ИПС-500 220/60В-8А выполнен в двух вариантах: с возможностью установки на DIN-рейку (базовый вариант) и настенный. В этом случае для установки ИПС-400 на вертикальную плоскость достаточно открутить 4 крепежных винта и демонтировать единый крепежный механизм.

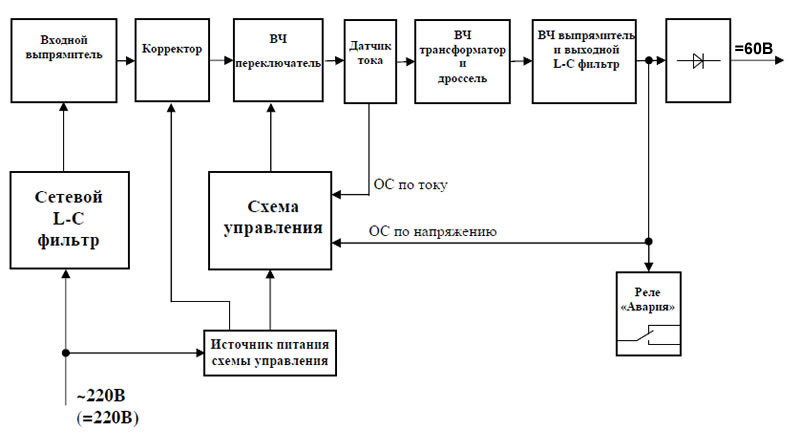

ИПС выполнен по схеме полумостового двухтактного преобразователя с независимым возбуждением и высокочастотным корректором коэффициента мощности на входе.

Напряжение сети 220В через сетевой LC– фильтр поступает на входной выпрямитель.

Выпрямленное напряжение через корректор коэффициента мощности подается на конденсаторы входного фильтра.

Транзисторы преобразователя включены по полумостовой схеме. Датчик (трансформатор) тока включен последовательно с первичной обмоткой высокочастотного трансформатора. Напряжение с вторичной обмотки трансформатора, поступает на выходной выпрямитель и сглаживается выходным LC - фильтром. Выходное напряжение также поступает на схему управления (сигнал обратной связи по напряжению).

Схема управления формирует сигналы управления транзисторными ключами. Стабилизация выходного напряжения обеспечивается изменением длительности открытого состояния транзисторов. Схема управления обеспечивает также автоматическое снижение выходного напряжения при перегрузке источника по току. При ликвидации перегрузки выходное напряжение ИПС плавно нарастает до номинального значения.
