Источник питания Форпост ИПС-500-220В/24В-15А-D AC(DC)/DC |
Показать цены
ИПС-500-220В/24В-15А-D
| Наименование | Описание |
Цена с НДС | | ИПС-500-220/24В-15А-D (AC(DC)/DC) | Преобразователь напряжения ~220В(220B DC)/24В-15А, c универсальным (DC(AC)) входом, 187-370DC,140-264В АС, для установки на Din- рейку или вертикальную поверхность, с естественным охлаждением и развязывающим диодом для параллельной работы | 34 008 р. |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
Описание
Источник питания стабилизированный ИПС-500-220В/24В-15А-D предназначен для для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 24В.
ИПС-500-220В/24В-15А-D имеет на выходе разделительный управляемый ключ на полевом транзисторе.
ИПС 500-220В/24В-15А могут соединяться параллельно для резервирования и увеличения тока в нагрузке.
В ИПС-500 реализовано естественное воздушное охлаждение.
Конструктивно ИПС-500 220/24В-15А выполнен в двух вариантах: с возможностью установки на DIN-рейку (базовый вариант) и настенный.
В этом случае для установки ИПС-500 на вертикальную плоскость достаточно открутить 4 крепежных винта и демонтировать единый крепежный механизм.
Технические характеристики
| Номинальное выходное напряжение постоянного тока, Uвых ном(В) |
24 |
| Номинальный выходной ток, Iвых ном (А) |
15 |
| Пульсации выходного напряжения (от пика до пика), не более, (мВ) |
50 |
| Диапазон рабочей температуры, °C |
+5 ÷ +40 |
| Диапазон температуры хранения, °C |
-50 ÷ +70 |
| Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, (МОм) |
в нормальных климатических условиях - 20
при влажности 95% и температуре 35°C - 1 |
| Электрическая прочность сеть-выход, сеть-корпус, не менее (кВ) |
2.5 |
| Электрическая прочность выход-корпус, не менее (В) |
250 |
| Габаритные размеры (ШхГхВ) не более, мм |
в исполнении с установкой на DIN-рейку - 156x150x145
настенное исполнение - 156x140x140 |
| Масса, не более, кг |
2,2 |

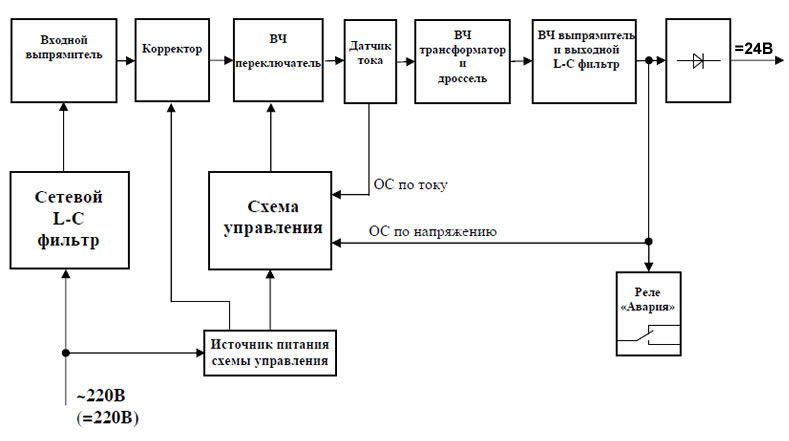

Принцип работы
ИПС выполнен по схеме полумостового двухтактного преобразователя с независимым возбуждением и высокочастотным корректором коэффициента мощности на входе.
Напряжение сети 220В через сетевой LC– фильтр поступает на входной выпрямитель.
Выпрямленное напряжение через корректор коэффициента мощности подается на конденсаторы входного фильтра.
Транзисторы преобразователя включены по полумостовой схеме. Датчик (трансформатор) тока включен последовательно с первичной обмоткой высокочастотного трансформатора. Напряжение с вторичной обмотки трансформатора, поступает на выходной выпрямитель и сглаживается выходным LC - фильтром. Выходное напряжение также поступает на схему управления (сигнал обратной связи по напряжению).
Схема управления формирует сигналы управления транзисторными ключами. Стабилизация выходного напряжения обеспечивается изменением длительности открытого состояния
транзисторов.
Схема управления обеспечивает также автоматическое снижение выходного напряжения при перегрузке источника по току. При ликвидации перегрузки выходное напряжение ИПС плавно нарастает до номинального значения.
Цены и конфигурации |
|
* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. ИПС-500-220В/24В-15А-D
| Наименование | Описание |
Цена с НДС | | ИПС-500-220/24В-15А-D (AC(DC)/DC) | Преобразователь напряжения ~220В(220B DC)/24В-15А, c универсальным (DC(AC)) входом, 187-370DC,140-264В АС, для установки на Din- рейку или вертикальную поверхность, с естественным охлаждением и развязывающим диодом для параллельной работы | 34 008 р. |
|
