ОПИСАНИЕ
 Назначение анализатора АИСТ

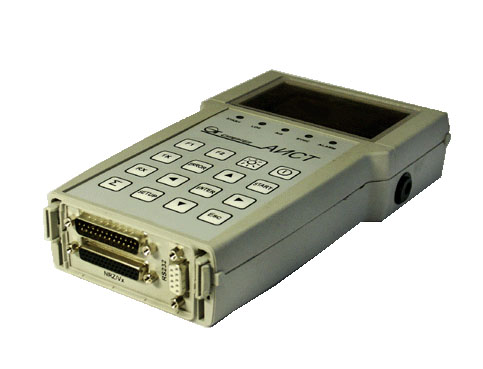

Анализатор АИСТ (Анализатор Интерфейсных Сигналов Телекоммуникаций) предназначен для настройки, контроля и диагностики оборудования цифровых систем передачи PDH со скоростями Е1 (2048 кбит/с), Е2 (8448 кбит/с) и Е3 (34368 кбит/с) и оборудования сетей передачи данных с интерфейсами ОЦК, V.35, V.36, X.21, RS232, а также технологического интерфейса NRZ/Fт.
Функциональные возможности анализатора АИСТ
Анализатор АИСТ формирует и анализирует следующих видов сигналов телекоммуникаций:
Неструктурированные и структурированные сигналы Е1, Е2, Е3 с доступом к служебным битам Е2 и Е3; Интерфейсов передачи данных:
- Интерфейс ОЦК – соответствует рек. G.703 МСЭ-Т;
- Интерфейс V.35 – соответствует стандарту V.35;
- Интерфейс V.36 – соответствует рек. ITU-T V.27 (V.11/V.10);
- Интерфейс Х.21 – соответствует рек. ITU-T V.27 (V.11);
- Интерфейс RS-232 - соответствует рек. ITU-T V.24/V.28;
- Интерфейс C1-И (С1-ФЛ-БИ) – согласно ГОСТ 27232-87;
- Интерфейсы RS-422 и RS-485 – соответствуют стандарту V.11 ITU-T;
- Технологический интерфейс NRZ/Fт - формат сигнала – NRZ (КМОП +5В).
Виды тестовых сигналов:
- псевдослучайная последовательность (ПСП) с длинами: 29-1; 211-1; 215-1; 220-1; 223-1 с функцией инверсии;
- фиксированные последовательности: <1111>, <0000 >, <1010> и <1000>;
- произвольно - программируемая 16-ти битовая последовательность.
Виды регистрируемых аварий:
- Отсутствие входного сигнала (LOS);
- Потеря цикловой синхронизации (LOF);
- Потеря сверхцикловой синхронизации (LOM);
- Прием сигнала индикации аварийного состояния (AIS);
- Авария цикловой синхронизации на дальнем конце RAI;
- Авария сверхцикловой синхронизации на дальнем конце MRAI;
Виды генерируемых аварий:
- Потеря цикловой синхронизации (LOF);
- Потеря сверхцикловой синхронизации (LOM);
- Прием сигнала аварийной сигнализации (AIS);
- Авария цикловой синхронизации на дальнем конце RAI;
- Авария сверхцикловой синхронизации на дальнем конце MRAI;
- Ошибочные Е - биты одиночные.
Виды калиброванных ошибок:
- Битовые одиночные и с Кош в диапазоне 10-3, 10-7;
- Цикловые с Кош в диапазоне 10-3, 10-7;
- Ошибки по процедуре CRC4 с Кош в диапазоне 10-3, 10-7.
Ввод одиночных ошибок - ручной, калиброванных ошибок - автоматический. Контроль коэффициента ошибок:
- По нарушению бит испытательной последовательности (BIT)
- Ошибок цикловой синхронизации (FAS);
- Ошибок по процедуре CRC-4.
Контроль ошибок согласно рекомендации G.826 на ближнем конце:
- Количество секунд с ошибками (ES);
- Количество секунд, многократно пораженных ошибками (SES);
- Блок с фоновой ошибкой (BBE);
- Время неготовности канала (US).
Контроль ошибок согласно рекомендации М.2100 на ближнем конце и на дальнем конце:
- Количество секунд с ошибками (ES);
- Количество секунд, многократно пораженных ошибками (SES);
- Время неготовности канала (US) на ближнем конце.
Особенности анализатора АИСТ
Продолжительность сеанса измерения – круглосуточно или с указанием интервала измерений в пределах от 1 мин до нескольких суток.
Наличие высокоомного входа для проведения измерений канала Е1 без перерыва связи в режиме мониторинга.
Наличие светодиодной и акустической сигнализации.
Наличие разъема для подключения внешней синхронизации для стыка Е1. Параметры сигнала внешней тактовой синхронизации по стыку Е1 соответствуют рекомендации G.703.
Возможность расстройки скорости передачи цифровых сигналов Е1, Е2 и Е3.
Ввод через микрофон в выбранный канальный интервал речевой информации и прослушивание на наушники любого выбранного канального интервала.
Наличие энергонезависимого ОЗУ для хранения результатов измерений объемом – четырех сеансов независимых измерений по 580 событий в каждом.
Модернизация программного обеспечения посредством загрузки новых версий через порт RS232.
Наличие энергонезависимого ОЗУ для хранения результатов измерений объемом – четырех сеансов независимых измерений по 580 событий в каждом.
Управление прибором и контроль процессом измерений осуществляется с помощью 16-ти кнопочной клавиатуры, русифицированного 8-ми строчного дисплея (далее - ЖКИ) с 16-тью знакоместами в каждой строке и светодиодных индикаторов.
Комплектация
Анализатор АИСТ, адаптер 220/12 В, измерительные кабели, спец. переходники, РЭ, паспорт, сумка для переноски.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электропитание
Электропитание анализатора осуществляется от сети переменного тока напряжением 220 В через AC/DC сетевой адаптер.
Конструкция
Анализатор выполнен в переносной конструкции настольного типа.
Габаритные размеры - 120 х 50 х 230 мм
Масса - (без упаковки и ЗИП) не более 0,5 кг
|
