Анализатор каналов МАКС-Е1

Назначение МАКС-Е1

Анализатор каналов и стыков МАКС-Е1 предназначен для использования при инсталляции, техническом обслуживании и тестировании цифровых систем передачи PDH и SDH, имеющих стык со скоростью 2048 кбит/с.

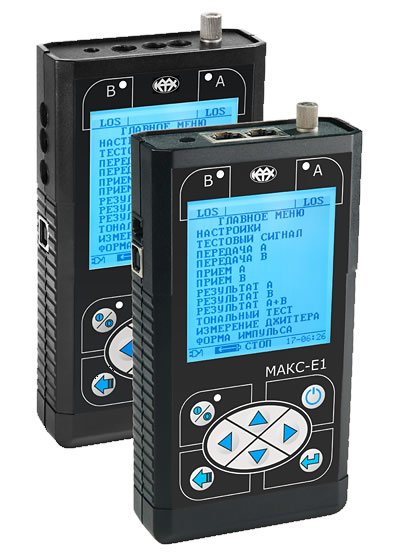

Прибор МАКС-Е1 выпускается в двух модификациях:

Анализатор каналов позволяет проводить измерения без перерыва связи, с перерывом связи по шлейфу или по направлению. Контроль параметров проводится с учетом требований «Норм на электрические параметры цифровых каналов магистральной и внутризоновых первичных сетей», введенных Приказом № 92 Министерства связи РФ. При использовании компьютера возможна архивация результатов, составление протоколов измерений.

Возможности МАКС-Е1

Анализатор каналов МАКС-Е1 имеет следующие возможности:

• Полный анализ двух каналов Е1 с одновременным отражением результатов.
• Анализ параметров каналов по МСЭ-Т G.826, G.821, M.2100.
• Анализ цикловой и сверхцикловой структуры Е1: FAS, MFAS, CRC-4.
• Формирование всевозможных тестовых последовательностей.
• Регулировка, частоты передаваемого сигнала.
• Измерение частоты принимаемых сигналов.
• Внешняя и внутренняя синхронизация, работа с оборудованием в плезиохронных и синхронных сетях.
• Генерация и анализ джиттера.
• Анализ импульса по маске (осциллографический метод).
• Вставка ошибок и аварийных сигналов, имитация неисправностей в системах передачи.
• Тестирование каналов Nx64 в любой комбинации.
• Тестирование в режиме вставки/удаления.
• Тестирование голосовых каналов: прослушивание, разговор, генерация тонального сигнала.
• Расчет норм по Приказу № 92 Министерства связи РФ.
• Мониторинг CAS, мониторинг SS7, анализ протоколов и трафика для инсталляции и сервисного обслуживания.
• Память на 10000 интервалов измерений в масштабе реального времени.
• Дистанционное управление от компьютера и архивация результатов.

Испытательные сигналы

Прибор обеспечивает формирование и анализ следующих видов испытательных сигналов:

• неструктурированный со скоростью 2048 Кбит/с;
• со структурой цикла E1 по Рекомендации G.704 с/без CAS и CRC-4.

Формирование испытательных сигналов проводится на основе следующих типов испытательных последовательностей:

• псевдослучайная последовательность (ПСП) 2ⁿ-1, для n = 7, 9, 11, 15;
• свободно программируемая последовательность 32-битовых слов;
• свободно программируемая последовательность 16-битовых слов плюс альтернативная свободно программируемая последовательность 16-битовых слов с переменным циклом смены последовательности.

Прибор обеспечивает возможность инверсии испытательных последовательностей.
Прибор обеспечивает формирование и анализ следующих кодов AMI/ HDB-3.
Прибор обеспечивает ввод в испытательный сигнал калиброванных ошибок следующих видов:

• битовые ошибки одиночные и с коэффициентом ошибок (К_ош) в диапазоне 10^-3...10^-7;
• кодовые и цикловые ошибки одиночные;
• ошибочные E-биты и биты по процедуре CRC-4 одиночные.

При формировании испытательного сигнала обеспечивается возможность имитации следующих видов неисправностей: СИАС/ НЕТ СИГНАЛА / RAI/ MRAI.
При формировании испытательных сигналов E1 с цикловой структурой по G.704 обеспечивается возможность:

• заполнения произвольного числа временных интервалов испытательными последовательностями любого вида;
• заполнения любого из временных интервалов гармоническим сигналом;
• установки и просмотра битов ABCD во временном интервале16 (ВИ16).

Введение джиттера в испытательный сигнал:

• до 10 ТИ в диапазоне частот 20-900 Гц;
• до 0,5 ТИ в диапазоне частот 10-900 Гц;
• до 9/F_дж ТИ (F_дж в КГц) в диапазоне частот 0,9-18 КГц.

Возможности измерений

Прибор осуществляет обнаружение, счет числа ошибок, вычисление коэффициента ошибок, а также индикацию результатов для следующих видов ошибок:

• по алгоритму кода;
• по нарушению бит испытательной последовательности;
• по нарушению циклового синхросигнала;
• по процедуре CRC-4;
• E-биты.

Емкость счета 8 десятичных разрядов. Диапазон индицируемых коэффициентов ошибок от 1×10^-2 до 1×10^-19.
Прибор осуществляет обнаружение, счет числа и индикацию результатов счета для секундных интервалов с ошибками и дефектами следующих типов:

• секунды с ошибками, ES;
• секунды, пораженные ошибками, SES;
• секунды СИАС;
• секунды потери цикла;
• секунды отсутствия сигнала на входе.

Емкость счета 6 десятичных разрядов.
Прибор производит вычисление и индикацию результатов для следующих коэффициентов ошибок:

• коэффициент ошибок по секундам с ошибками, ESR;
• коэффициент ошибок по секундам, пораженным ошибками, SESR;
• коэффициент ошибок по блокам, BBER.

Диапазон индицируемых коэффициентов ошибок от 1 до 1×10^-11.
Прибор обеспечивает индикацию следующих состояний сигнала на обоих его входах «А» и «В»:

• отсутствие сигнала на приеме «LOS»;
• прием сигнала аварии СИАС «AIS»;
• пропадание цикловой синхронизации «LOF»;
• пропадание сверхцикловой синхронизации «LOMF»;
• отсутствие синхронизма по CRC «LOCRC»;
• авария на дальнем конце «RAI»;
• авария сверхцикловой синхронизации на дальнем конце «MRAI»;
• несоответствие информационной структуры сигналов на передаче и приеме «PL».

Измерение джиттера:

• до 10 ТИ в диапазоне частот 20-900 Гц;
• до 0,5 ТИ в диапазоне частот 18-100 КГц;
• до 9/F_дж ТИ (F_джв КГц) в диапазоне частот 0,9-18 КГц;
• измерение характеристики максимально допустимого джиттера (MTJ);
• измерение передаточной характеристики джиттера (JTF).

Анализ импульса по маске.

Комплект поставки

Прибор МАКС-Е1, блок питания, кабель измерительный КИ3** (2 шт.), кабель измерительный универсальный КИ4** (2 шт.), кабель измерительный высокоомный КИ5*** (2 шт.), патчкорд RJ45 дуплексный*** (2 шт.), кабель USB, сумка, руководство пользователя и паспорт, диск с программным обеспечением для работы с персональным компьютером

Примечание
** - входят в базовую комплектацию прибора МАКС-Е1b
*** - входят в базовую комплектацию прибора МАКС-Е1r
