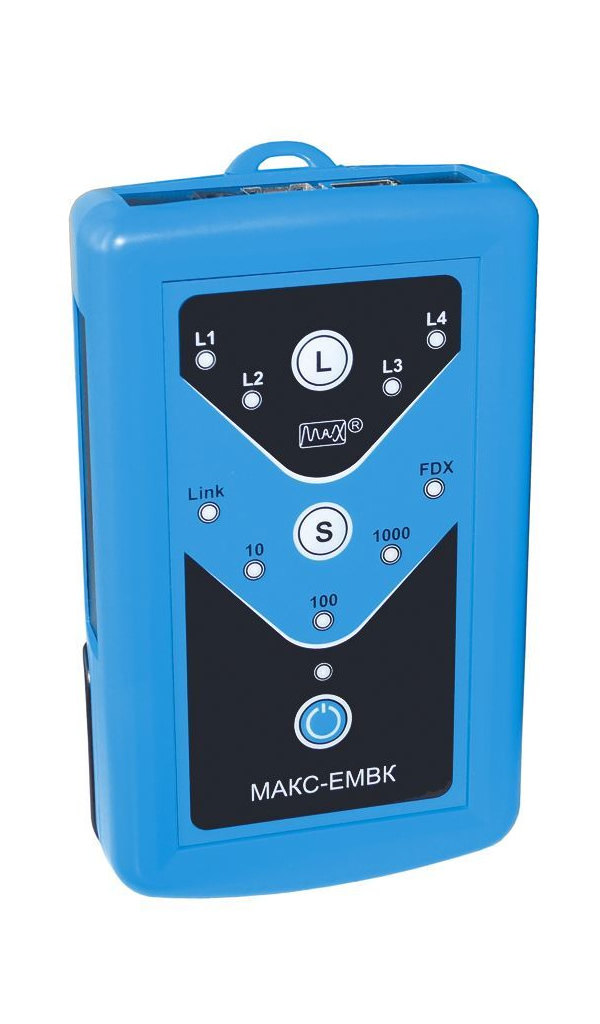

Устройство заворота трафика пакетных сетей МАКС-ЕМВК

Устройство заворота трафика пакетных сетей МАКС-ЕМВК - модернизация МАКС-ЕМВ - предназначен для для использования при техническом обслуживании и проведении ремонтных работ на сетях Ethernet, Fast Ethernet и Gigabit Ethernet. Устройство МАКС-ЕМВК отличается от МАКС-ЕМВ эргономичным корпусом, наличием питания от внутреннего аккумулятора и дополнительными опциями варианта АНАЛИЗАТОР.

Управление и отображение результатов измерений осуществляются при помощи ПК, подключенного через порт USB или Ethernet.

ОСНОВНЫЕ ФУНКЦИИ МАКС-ЕМВК

МАКС-ЕМВК может функционировать в базовом варианте ШЛЕЙФ либо в расширенном варианте АНАЛИЗАТОР, при этом работать как совместно с тестером-анализатором МАКС-ЕМК в качестве устройства заворота трафика, так и отдельно в качестве самостоятельного тестера сетей Ethernet. В качестве анализатора его целесообразно применять как экономичное решение в случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.

Вариант "ШЛЕЙФ"

• организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
• фильтрация входящего трафика на канальном и сетевом уровнях;
• удаленное управление через порт USB;
• поддержка протокола разрешения адресов (ARP);
• поддержка протокола динамической конфигурации узла (DHCP);
• возможность смены микрокода пользователем;
• поддержка русского и английского интерфейса программы удаленного управления.

Вариант "АНАЛИЗАТОР"

• тестирование интерфейса Ethernet/Gigabit Ethernet;
• тестирование в соответствии с рекомендациями RFC-2544, RFC-3393.
• генерация/анализ трафика на канальном и сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника и получателя и иных полей пакетов;
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;
• диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т. д.);
• измерение коэффициента битовых ошибок (BER);
• хранение сохраненных настроек и результатов измерений во внутренней памяти;
• формирование отчетов по текущим результатам измерений.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ МАКС-ЕМВК

• измерение вариации задержки пакетов (PDV);

• поддержка мультипротокольной коммутации по меткам (MPLS);

• тестирование в многопоточном режиме;

• тестирование по рекомендации Y.1564;

• удаленное управление по дополнительному стыку Ethernet с помощью программы удаленного управления.

• Питание осуществляется от аккумуляторной батареи или при помощи адаптера от сети с напряжением 220-230 В и частотой 50-60 Гц, может быть запитан по стандарту PoE от витых пар второго порта RJ-45.

• Габариты - 116 х 97 х 38 мм.

• Вес - не более 0,4 кг.
