ОПИСАНИЕ
 Назначение Морион-Е1-01

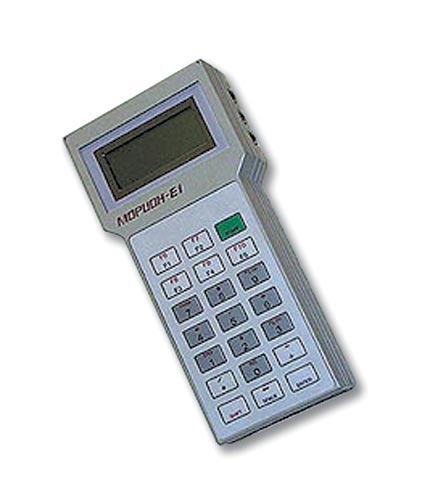

Тестер цифровых линий «Морион-Е1» предназначен для контроля и диагностики аппаратуры связи с ИКМ по первичному цифровому потоку со скоростью 2 048 кбит/с, а также обслуживания цифровых АТС.
Функциональные возможности Морион-Е1-01
- Полная передача/прием канала Е1.
- Анализ цикловой и сверхцикловой структуры Е1.
- Полный доступ к любому канальному интервалу сверхцикла.
- Анализ 16-го канального интервала по параметрам сигнализации.
- Тестирование каналов 64 кбит/с.
- Возможность внешней синхронизации.
- Возможность ввода ошибок (автоматическое и вручную).
- Тональное тестирование каналов, генерация цифрового синусоидального сигнала.
- Возможность прослушивания канала.
- Модернизируемое программное обеспечение.
- Внутренняя энергонезависимая память на 64 кбит/с для хранения результатов и модернизации программного обеспечения.
- Запоминание конфигурации.
- Отчет по G.821.
- Стык RS-232 с внешней ПЭВМ, создание листингов отчетов, графическое представление результатов.
Применение Морион-Е1-01
Тестирование «точка-точка»

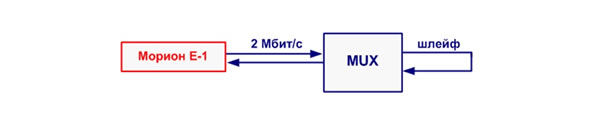

Тестирование с использованием шлейфа

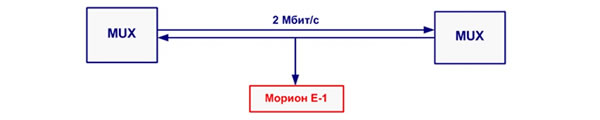

Тестирование без перерыва связи с использованием высокоомного входа
Комплектация
В комплект Морион-Е1 входит тестер цифровых линий «Морион-Е1», блок питания от сети 220 В, аккумуляторы, гарнитура, набор шнуров и приспособлений для подключения к тестируемой аппаратуре, футляр для хранения переноса тестера, программное обеспечение для отображения и сохранения результатов измерений на персональном компьютере.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Интерфейсы
- Е1 интерфейс 2048 кбит/с: передача ТХ, прием RX, 120 Ом, сбалансированный вход/выход (2 кОм);
- последовательный порт RS232.
Индикация состояния
Строковый жидкокристаллический модуль индицирует конфигурацию тестера, вид синхронизации, тип тестовой последовательности и ее инверсию, разряд батарей, режимы связи с внешней ПЭВМ, потерю тестовой последовательности, потерю сигнала, потерю цикла, потерю сверхцикла, AIS, ошибки и коэффициент ошибок битовых, кодовых и цикловой синхронизации, аварию цикловой и сверхцикловой синхронизации на дальнем конце, проскальзывание, протокол по G.821.
Приемник
- частота – 2 048 кГц ± 30 кГц;
- входная чувствительность – 0...6 дБ;
- линейный код – AMI, HDB3;
- цикловая структура – не структурировано, РСМ 30 в соответствии с -рекомендацией G.704;
- устойчивость к джиттеру – в соответствии с рекомендацией G.823;
- регистрируемые ошибки - битовые, кодовые, цикловой синхронизации;
- регистрируемые аварии: отсутствие сигнала, отсутствие структуры, отсутствие цикловой синхронизации, отсутствие сверхцикловой синхронизации, повышенный коэффициент ошибок, прием сигнала сигнализации AIS, авария цикловой синхронизации на дальнем конце, авария сверхцикловой синхронизации на дальнем конце.
Дополнительные функции:
- выделение информации из выбранного канального интервала выбранного цикла, или из всех одноименных канальных интервалов всех циклов и ее контроль;
- прослушивание выделенного канала.
Передатчик
- синхронизация – внутренняя int (2.048 МГц ±10ppm), внешняя от принимаемого сигнала ext.;
- линейный код – AMI, HDB3;
- форма импульса – в соответствии с рекомендацией G.703 3.00 В ± 5%;
- цикловая структура – не структурировано, РСМ-30 в соответствии с -рекомендацией G.704;
Дополнительные функции Морион-Е1-01
- ввод в выбранный канальный интервал выбранного цикла, или в одноименные канальные интервалы всех циклов произвольного байта, голосовой информации с микрофона или цифрового эквивалента синусоидального сигнала;
- генерация кода незанятого канала.
Прочие функции Морион-Е1-01
- тестовые последовательности:
- все единицы, ПСП 23-1,29-1,2l5-1;
- программируемый байт;
- передача/прием инвертированной тестовой последовательности;
- доступ к канальным интервалам:
- доступ (вставка и выделение) к любому канальному интервалу любого цикла в сверхцикле, сигнализация при изменении бит, нарушающих G.704;
- избирательный и независимый прием и передача отмеченных канальных интервалов.
- Ввод ошибок - битовые, кодовые. Частота ввода ошибок: 10-3 ,10-6 ручной ввод ошибок.
- Связь с внешней ПЭВМ:
- загрузка модифицированного программного обеспечения для тестера.
- создание листинга отчета о результатах измерения по G.821, таблицы и диаграммы аварий и ошибок.
Служебная связь Морион-Е1-01
по выделенному каналу 64 кбит/с.
Электропитание Морион-Е1-01
- от сети переменного тока 220В - с помощью блока питания (поставляется в комплекте
- автономное питание - от 8 аккумуляторов типа АА напряжением 1,2 В емкостью 1,1 А каждый. Время работы от источника автономного питания – 5 часов.
Конструкция Морион-Е1-01
- Габариты – 211 х 100 х 66 мм.
- Масса – не более 1,2 кг.
Условия эксплуатации
- Рабочая температура 0° С...+50° С
- Температура хранения -20о С...+70о С
- Относительная влажность – 5...90%, без конденсации
|
