ОПИСАНИЕ
 Назначение тестера ТЦК-E1,E2
Тестер ТЦК-Е1,Е2 предназначен для настройки, наладки и обслуживания цифровых систем передачи информации PDH и SDH, имеющих стыки E1 (скорость передачи 2048 кбит/с) и E2 (скорость передачи 8448 кбит/с). Измерительный прибор рассчитан на непрерывную круглосуточную работу.
Контроль параметров производится в соответствии с требованиями "Норм на электрические параметры цифровых каналов и трактов магистральных и внутризоновых первичных сетей Минсвязи РФ".
Производитель: ЗАО "Технодалс" (Россия)
Сертификат: об утверждении типа № 8547
Структура тестера ТЦК-E1,E2
Измерительный прибор ТЦК-E1,E2 включает в себя генератор испытательных сигналов, анализатор характеристик ошибок в сигналах E1, E2 и обеспечивает проведение измерений с перерывом связи по шлейфу и направлению, а также без перерыва связи.
Установка режимов работы и выбор измеряемых параметров осуществляется с помощью плоской 14-клавишной клавиатуры, расположенной на лицевой панели прибора.
Информация об установленных режимах работы, выборе измеряемых параметров и полученных результатах измерений отображается на экране русифицированного 4-х строчного дисплея с 16-ю знакоместами в каждой строке.
ТЦК-E1,E2 обладает энергонезависимой памятью, обеспечивающей запоминание установленных режимов работы и всех результатов измерений за 10 сеансов измерения.
Измерительный прибор имеет возможность вывода текущих и записанных в память результатов измерений на ПК по стыку RS-232C при использовании специального программного обеспечения.

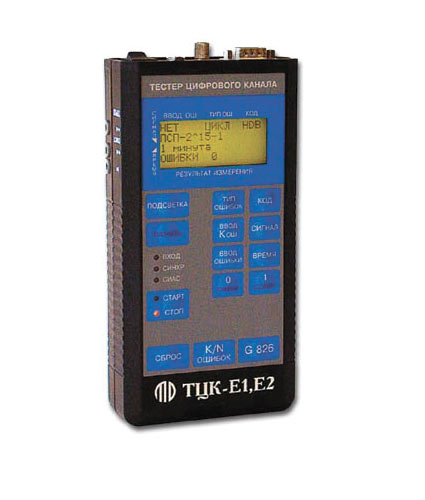

ТЦК-Е1,E2 выполнен в переносной конструкции ручного типа.
Комплектация
Руководство по эксплуатации, программное обеспечение для протоколирования результатов измерений, измерительные кабели, аккумуляторы АА и зарядное устройство для аккумуляторов, сетевой адаптер, сумка для прибора и принадлежностей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Функции и режимы работы
ТЦК-E1,E2 обеспечивает следующие функции и режимы работы:
Формирование и анализ испытательных сигналов в кодах AMI и HDB-3 на основе следующих типов испытательных последовательностей:
- псевдослучайная последовательность (ПСП) 215-1;
- инвертированная псевдослучайная последовательность (ПСП инв.) 215-1;
- свободно-программируемая последовательность 16-ти битовых слов.
Измерительный прибор обеспечивает ввод в испытательный сигнал калиброванных ошибок следующих видов:
- битовые ошибки одиночные и с коэффициентом ошибок (Кош) в диапазоне 10-3÷10-7;
- кодовые ошибки одиночные и с Кош в диапазоне 10-3÷10-7.
Прибор обеспечивает возможность проведения измерений показателей цифровых ошибок в соответствии с требованиями ОСТ 45.91-96 и Рекомендациями МСЭ-Т G.826, M.2100 по шлейфу и направлению с перерывом связи, а также без перерыва связи в режиме мониторинга в защищенных контрольных точках и контрольных выходах аппаратуры.
ТЦК-E1,E2 осуществляет обнаружение, измерение числа и коэффициента ошибок, а также индикацию результатов для следующих видов ошибок:
- по нарушению алгоритма кода;
- по нарушению бит испытательной последовательности;
- по нарушению цикловой синхрогруппы в принимаемом сигнале с цикловой структурой по Рекомендациям МСЭ-Т G.704, G.742 и G.745.
Емкость счета - 8 десятичных разрядов. Диапазон индицируемых коэффициентов ошибок от 1,0x10-2 до 1,0x10-20.
Прибор осуществляет обнаружение, подсчёт числа и индикацию результатов счёта для секундных интервалов с ошибками и дефектами следующих типов:
- секунды с ошибками, ES;
- секунды, пораженные ошибками, SES;
- секунды неготовности канала US;
- секунды СИАС;
- секунды потери цикла;
- секунды отсутствия входа.
Емкость счета для ES и SES - 6 десятичных разрядов, для US и секунд с дефектами сигнала – 4 десятичных разряда.
Измерительный прибор производит измерение и индикацию результатов для следующих коэффициентов ошибок:
- коэффициент ошибок по секундам с ошибками, ESR;
- коэффициент ошибок по секундам, пораженным ошибками, SESR;
- коэффициент ошибок по блокам с фоновой ошибкой, BBER.
Диапазон индицируемых коэффициентов ошибок от 1,0 до 0,1x10-9.
В ТЦК-E1,E2 обеспечивается возможность выбора из следующих вариантов сеанса измерений:
- за определенный интервал времени: 1мин, 15 мин, 1 час, 1 сутки, 7 суток;
- в текущем времени.
Прибор обладает внутренней энергонезависимой памятью, обеспечивающей запоминание результатов измерений 10 сеансов измерения.
В приборе обеспечивается возможность вывода текущих и записанных в память результатов измерений на ПК, имеющего специальное программное обеспечение, по стыку RS-232.
Установка режимов работы, выбор измеряемых параметров и вывод результатов измерений на дисплей осуществляются с помощью плоской клавиатуры прибора ТЦК-E1,E2.
Электрические параметры
Прибор имеет следующие электрические параметры:
Значение тактовой частоты (ТЧ) равно:
(2048000±100) Гц в режиме ТЕСТЕР-E1,
(8448000±250) Гц в режиме ТЕСТЕР-E2.
Относительная нестабильность тактовой частоты при суммарном воздействии ухудшающих факторов не более:
±50x10-6 в режиме ТЕСТЕР-E1,
±30x10-6 в режиме ТЕСТЕР-E2.
Испытательный сигнал на выходе прибора имеет следующие параметры:
- вид сигнала - трехуровневый,
- параметры положительных и отрицательных импульсов сигнала 2048 кбит/с (в режиме ТЕСТЕР-E1) на симметричном выходе прибора на нагрузке (120±1,2) Ом соответствуют шаблону для первичного стыка E1, установленному ГОСТ 26886-86 и Рекомендацией МСЭ-Т G.703,
- параметры положительных и отрицательных импульсов сигнала 8448 кбит/с (в режиме ТЕСТЕР-E2) на несимметричном выходе прибора на нагрузке (75±0,8) Ом соответствуют шаблону для вторичного стыка E2, установленному ГОСТ 26886-86 и Рекомендацией МСЭ-Т G.703.
Размах собственного джиттера в выходном сигнале не более 0,05 ТИ.
Прибор ТЦК-E1,E2 обеспечивает измерение числа ошибок и коэффициента ошибок с погрешностями, не превышающими ±(0,015xN±1) и ±0,1xKош соответственно. (Здесь N и Kош – измеряемые значения.)
ТЦК-E1,E2 обеспечивает устойчивость проведения измерений (устойчивость работы) при подаче на вход прибора стыкового сигнала E1 (в режиме ТЕСТЕР-E1) или E2 (в режиме ТЕСТЕР-E2):
- с отклонением тактовой частотой от номинальной в пределах:
±50x10-6 для сигнала E1 2048 кбит/с,
±30x10-6 для сигнала E2 8448 кбит/с;
- с фазовым дрожанием размахом:
1,5 ТИ в полосе частот от 20 Гц до 900 Гц, и 0,2 ТИ в полосе частот от 18 до 100 кГц для сигнала E1,
1,5 ТИ в полосе частот от 20 Гц до 400 Гц, и 0,2 ТИ в полосе частот от 3 до 400 кГц для сигнала E2;
- через соединительную линию с затуханием:
от 0 до 6 дБ на частоте 1024 кГц для сигнала E1,
от 0 до 6 дБ на частоте 4224 кГц для сигнала E2;
- от защищенных контрольных точек с ослаблением сигнала 30 дБ.
Измерительный прибор ТЦК-E1,E2 обеспечивает срабатывание индикации при отсутствии входного сигнала, при пропадании цикловой синхронизации и при наличии сигнала СИАС на приеме.
Электропитание
Питание прибора осуществляется через адаптер от сети переменного тока 50,0+2,5 Гц с напряжением от 187 до 242 В или от внутреннего источника питания (4 элемента питания типа АА). При питании от внутреннего источника ток, потребляемый прибором, не превышает 150 мА без подсветки дисплея и 300 мА с подсветкой. Потребляемая мощность не более 2 Вт.
Климатические условия работы устройства
Температура окружающего воздуха от 5 до 40°С
Относительная влажность воздуха до 90% при температуре 25°С
Пониженное давление до 60 кПа (450 мм.рт.ст.)
Конструкция
Габариты прибора - 210 x 110 x 40 мм
Масса - не более 1 кг.
|
