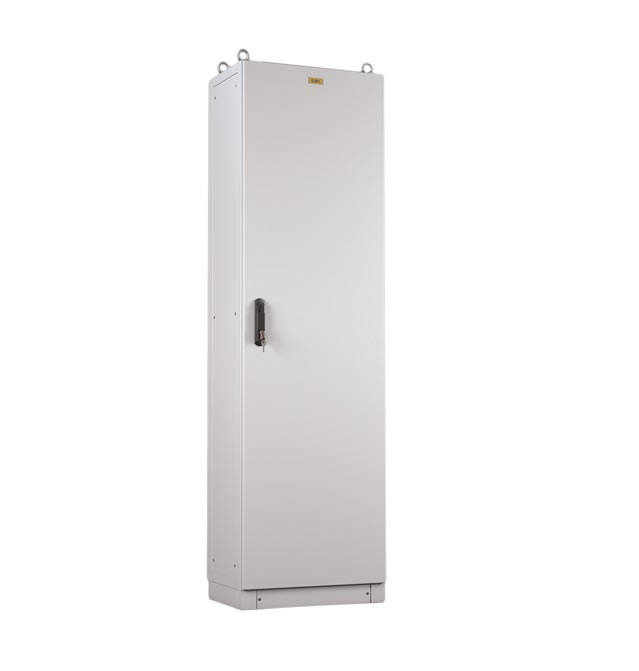

Отдельные электротехнические шкафы Elbox EME являются бюджетным решением для монтажа электротехнического оборудования. Шкафы серии ЕМЕ представляют собой оптимальный вариант для организации некрупных отдельно стоящих систем автоматического управления и распределения электроэнергии.

Электротехнические шкафы Elbox серии EME предназначены для использования в помещениях. Облегченная каркасная конструкция позволяет производить комплектацию всевозможным оборудованием как на монтажной панели, так и на каркасе. Утопленные боковые стенки, не выходящие за габариты каркаса, позволяют составлять шкафы в ряд без демонтажа боковых стенок, создавая таким образом модульную систему из отдельных независимых блоков.

Шкаф EME в сборе соответствует ГОСТ 52796-2007 и имеет уровень пыле- и влагозащиты на уровне IP55 по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии EME без риска потерять/ухудшить основные характеристики шкафа, максимальна — УХЛ1 по ГОСТ15150-90.

Шкаф поставляется в собранном виде, на деревянном поддоне, в упаковке из гофрированного картона.

Описание конструкции

Корпус

Каркас имеет сварную конструкцию, состоящую из крыши, основания и вертикальных профилей, выполненных из листовой стали толщиной 2,0 мм. Боковые стенки каркаса имеют перфорацию на вертикальных профилях с шагом 25 мм согласно DIN43660. Перфорация рассчитана на использование самонарезных винтов М6 и клетьевых гаек М6. Несущая нагрузочная способность каркаса 1000 кг при равномерно распределенной статической нагрузке. Используемый материал дает повышенную устойчивость к коррозии и улучшает гальваническую связь неокрашенных элементов, которые крепятся непосредственно к каркасу. Это позволяет отказаться от использования дополнительных заземляющих элементов. В крыше и основании каркаса имеются по одному окну для ввода кабеля. Окна закрываются панелями с нанесенным полиуретановым уплотнителем, в крыше сплошная панель, в основании панель имеет 10 отверстий диаметром 34 мм с резиновыми сальниками.

Покрытие — полимерно-порошковая краска RAL7035 (светло-серый).

Задняя стенка

Стенка выполнена из листовой стали 2,0 мм с полимерным покрытием RAL7035 (светло-серый). Легкий и быстрый монтаж обеспечивается при помощи крепежных винтов. Увеличенная толщина применяемой стали позволяет использовать стенку для монтажа на ней контрольной и управляющей аппаратуры. Имеет четыре шпильки заземления. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP55. Несущая нагрузочная способность 90 кг.

Боковые стенки

Стенки выполнены из листовой стали 1,5 мм с полимерным покрытием RAL7035 (светло-серый). Легкий и быстрый монтаж обеспечивается при помощи крепежных винтов. Имеют по четыре шпильки заземления. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP55. Несущая нагрузочная способность 90 кг.

Монтажная панель

Монтажная панель выполнена из оцинкованной листовой стали толщиной 2,5 мм, имеет двойную окантовку, что повышает несущую нагрузочную способность, которая составляет 600 кг. Монтажная панель устанавливается на скользящие направляющие, которые делают возможными удобный монтаж и регулировку по глубине без отсоединения фиксирующих кронштейнов.

Цоколь

Цоколь из листовой стали с полимерным покрытием RAL7035 (светло-серый) имеет разборную конструкцию. Опорные кронштейны — из стали 2,0 мм, боковые и фронтальные панели — 1,5 мм. Опорная нагрузка шкафа приходится на кронштейны, поэтому панели в любое время можно демонтировать для получения доступа к пространству под корпусом.

Возможна установка дополнительного цоколя (основания) высотой 100 мм для шкафов серии Elbox metal econom (в комплект поставки не входит).
