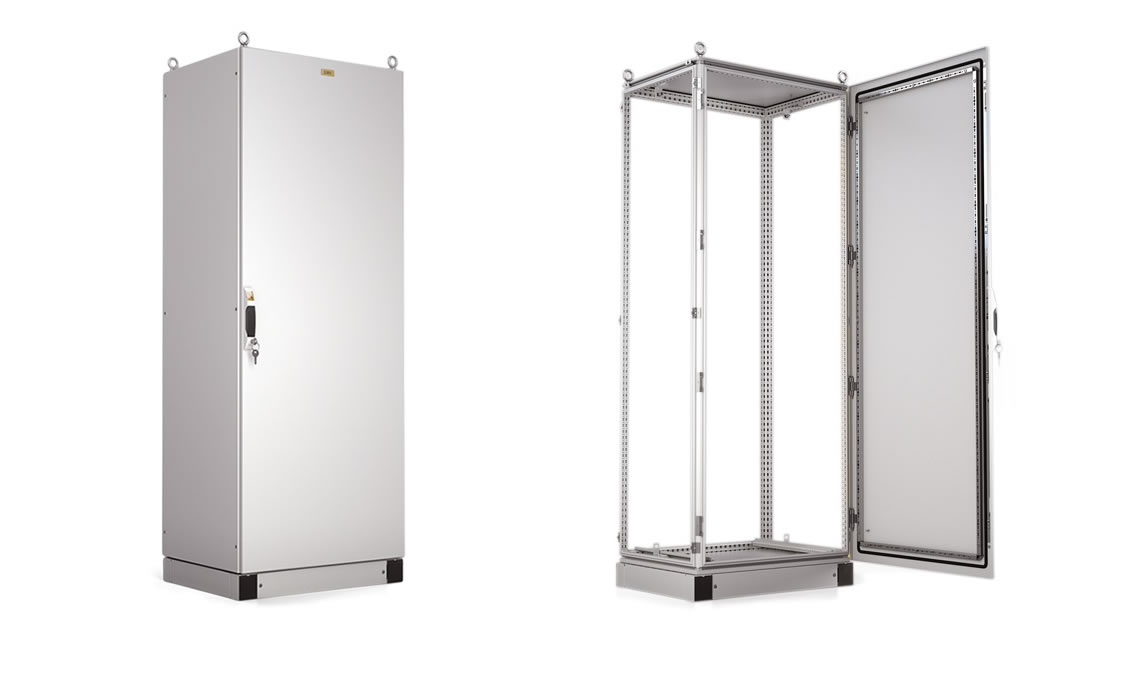

Линейные электротехнические шкафы EMS — флагман торговой марки Elbox. Основу конструкции шкафа составляет инновационный сложный профиль МS. Шкафы Elbox серии EMS представляют собой универсальное решение для различного применения как в автоматике, так и в энергетике. Шкафы Elbox EMS пригодны для эксплуатации в самых сложных условиях, что позволяет их использовать в различных отраслях.

Линейные электротехнические шкафы Elbox EMS предназначаются для создания щитов управления, щитов низковольтного распределения и размещения телекоммуникационного оборудования. Высокая несущая способность профиля MS и универсальная каркасная конструкция предоставляют неограниченные возможности для внутренней застройки, а также облегчают соединение шкафов в ряды. Система монтажных профилей MS совместима с активным и силовым оборудованием ведущих европейских и отечественных производителей. Конструкция позволяет комплектовать шкафы всевозможным оборудованием, закрепляя его как на монтажной панели, так и на каркасе.

Шкаф Elbox серии EMS соответствует ГОСТ 52796-2007 и имеет уровень пыле- и влагозащиты IP65 по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии EMS без риска потерять/ухудшить основные характеристики шкафа, максимальна — УХЛ1 по ГОСТ15150-90.

Корпус шкафа (без боковых стенок и цоколя) поставляется в собранном виде, на поддоне и в упаковке из гофрированного картона. Комплект боковых стенок и цоколь заказываются и поставляются отдельно в индивидуальной упаковке из гофрированного картона.

Описание конструкции

Каркас

Каркас имеет сварную конструкцию, состоящую из системы монтажного оцинкованного профиля MS с замкнутым контуром, выполненного из листовой стали толщиной 2,0 мм. Форма профиля MS обеспечивает полную симметрию каркаса, что позволяет производить монтаж дверей и стенок в любой боковой плоскости. Несущая нагрузочная способность каркаса 1 800 кг при равномерно распределенной статической нагрузке. Каждый профиль MS имеет перфорацию в двух плоскостях с шагом 25 мм согласно DIN43660. Используемый материал имеет повышенную устойчивость к коррозии и улучшает гальваническую связь неокрашенных элементов, которые крепятся непосредственно к каркасу. Это устраняет необходимость в дополнительных заземляющих элементах. Перфорация рассчитана на использование самонарезных винтов М5 и специальных гаек М6 или М8. С внешней стороны каркаса расположены отверстия, позволяющие фиксировать петли, ответные части замка, кронштейны стенок без сверления. Эти же отверстия позволяют стыковать шкафы между собой с внешней стороны, что снижает временные затраты при монтаже.

Покрытие полимерно-порошковая краска RAL7035 (светло-серый).

Дверь

Двери выполнены из листовой стали 2,0 мм с полимерным покрытием RAL7035 (светло-серый). Двери монтируются к каркасу в любой плоскости на четырех петлях с углом открывания 120° и надежно фиксируются замком с четырьмя точками запирания. Корпуса в зависимости от ширины имеют одностворчатые (при ширине шкафа 600 и 800 мм) или двухстворчатые (при ширине 1000 и 1200 мм) двери. На внутренней стороне двери имеется монтажная рама с перфорацией шагом 25 мм. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP65. Несущая нагрузочная способность 90 кг.

Задние и боковые стенки

Стенки выполнены из листовой стали 1,5 мм с полимерным покрытием RAL7035 (светло-серый). Легкий и быстрый монтаж обеспечивается при помощи крепежных винтов. Ввиду симметричности каркаса в случае шкафов с одинаковыми по размеру шириной и глубиной могут быть взаимозаменяемы. Имеют по четыре шпильки заземления. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP65. Несущая нагрузочная способность 90 кг.

Крыша

Сплошная стальная заглушка, выполненная из листовой стали 1,5 мм с полимерным покрытием RAL7035 (светло-серый). Имеет две шпильки заземления. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP65.

Основание

Основание выполнено из листовой стали 2,0 мм с полимерным покрытием RAL7035 (светло-серый). Имеет одно (для шкафов шириной 600 и 800 мм) или два (для шкафов шириной 1000 и 1200 мм) окна под кабельные вводы. Окна под кабельные вводы закрываются тремя или четырьмя (для шкафов глубиной 800 мм) панелями, выполненными из оцинкованной стали 1,5 мм, и надежно фиксирующимися винтовыми зажимами. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP65. Существует возможность демонтажа нижней плиты вместе с панелями, что открывает кабельный ввод размером с внутренний проем каркаса.

Монтажная панель

Монтажная панель выполнена из оцинкованной листовой стали толщиной 3,0 мм, имеет двойную окантовку, что повышает несущую нагрузочную способность, которая составляет 600 кг/м2. Монтажная панель устанавливается на скользящие направляющие, которые делают возможными удобный монтаж и регулировку по глубине. Панель может устанавливаться в проем каркаса, что позволяет в полной мере использовать полезное пространство внутри шкафа.

Цоколь

Цоколь выполнен из листовой стали с полимерным покрытием RAL7035 (светло-серый), имеет разборную конструкцию. Опорные кронштейны выполнены из стали 2,0 мм и имеют в фронтальной плоскости окна для свободного доступа к элементам крепления цоколя к каркасу. Окна закрываются пластиковыми заглушками. Боковые и фронтальные панели выполнены из стали 1,5 мм. Опорная нагрузка шкафа приходится на кронштейны, поэтому панели можно демонтировать в любое время для получения доступа к пространству под корпусом.
