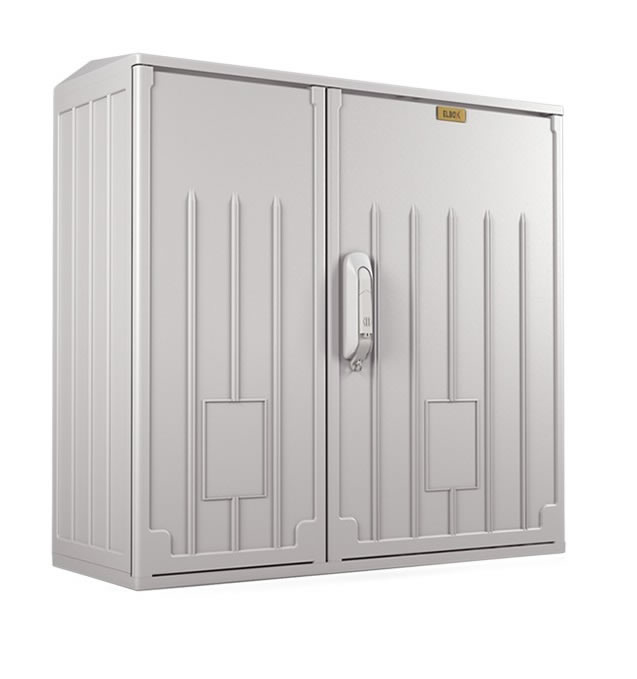

Полиэстеровые антивандальные электротехнические шкафы Elbox EPV представляют собой универсальное компактное решение как для навесной, так и для напольной установки, применимое в промышленности, энергетике и телекоммуникации.

Электротехнические шкафы Elbox серии EPV предназначены для уличной установки и монтажа электрооборудования, систем автоматического контроля и телекоммуникационного оборудования, требующего защиты от пыли и влаги. Шкафы выполнены из изолирующего трудновоспламеняющегося и самозатухающего композита (полиэстер, армированный стекловолокном) и идеальны для применения там, где требуется эффективная защита от случайного прикосновения к токоведущим элементам.

Шкаф соответствует ГОСТ 52796-2007 и имеет уровень пыле- и влагозащиты на уровне IP54 по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии EPV без риска потерять/ухудшить основные характеристики шкафа, максимальна — УХЛ1 по ГОСТ15150-90.

Шкафа Elbox серии EPV имеет двускатную крышу. Наружная поверхность выполнена по технологии «Anti-poster» (ребристая).

Шкаф поставляется в собранном виде, в индивидуальной упаковке из гофрированного картона.

Для напольной установки шкафов и организации кабельных вводов шкафы могут комплектоваться цоколями и фундаментами, которые заказываются и поставляются отдельно в индивидуальной упаковке из гофрированного картона.

Описание конструкции

Корпус

Корпус электротехнического шкафа Elbox серии EPV имеет полностью разборную конструкцию с фиксированной полезной глубиной 193 мм. Корпус состоит из крыши, основания, боковых и задней стенок (в корпусах шириной 600 и 800 мм задняя стенка сдвоенная). Жесткость конструкции и требуемый уровень пыле- и влагозащиты обеспечивается путем применения пазовых элементов. Увеличенный проем корпуса дает возможность установки монтажных панелей максимально возможных размеров по габаритам корпуса, что увеличивает полезное рабочее пространство. Боковые и задняя стенки имеют ребристые лицевые поверхности, увеличивающие жесткость элементов, обеспечивая антивандальную защиту, а также стойкость к температурным колебаниям. Крыша со скатами препятствует скапливанию атмосферных осадков. Крыша и основание выступают за пределы корпуса, обеспечивая таким образом утопленность двери и препятствуя попаданию грязи и воды внутрь шкафа даже при открытых дверях. На боковых стенках корпуса имеются направляющие, позволяющие осуществлять регулировку монтажной панели по глубине.

Цвет: RAL7035 (светло-серый).

Дверь

Дверь имеет ребристую лицевую поверхность, увеличивающую жесткость элементов, обеспечивая антивандальную защиту, а также стойкость к температурным колебаниям. Двери монтируются к корпусу на двух легкосъемных петлях (в шкафах высотой 400 и 600 мм) или на трех петлях (в шкафах высотой 800 мм) с углом открывания 180°. Фиксация двери производится замком с поворотной ручкой, имеющим три точки запирания. Корпуса в зависимости от ширины имеют одностворчатые (250…500 мм) или двухстворчатые (600 и 800 мм) двери.

Цвет: RAL7035 (светло-серый).

Монтажная панель

Монтажная панель выполнена из оцинкованной листовой стали толщиной 1,5 мм с отгибами по четырем сторонам для увеличения жесткости. Панель имеет четыре точки крепления на промежуточные кронштейны, которые крепятся к направляющим на боковых стенках корпуса. Имеется возможность регулировки панели по глубине.

Цоколь и фундамент

Цоколь и фундамент имеют полностью разборную конструкцию с фиксированной высотой (цоколь — 265 мм, фундамент — 890 мм) и глубиной 250 мм. Благодаря применению пазовых элементов обеспечивается жесткость конструкции. Передние стенки цоколя и фундамента легко снимаются без применения инструментов, что позволяет легко заводить кабель в уже установленный шкаф. Модульность конструкции делает возможным применение совместно цоколя и фундамента.

Цвет: RAL7035 (светло-серый).
