Литиевые аккумуляторы Coslight GYFP

Литиевые аккумуляторные батареи GYFP разработаны компанией Coslight - крупнейшим производителем литиевых аккумуляторных батарей, занимающим 2-ое место в мире по объему производства.

GYFP – LFP батарейные модули системы, построенные с использованием LiFePO4 аккумуляторных ячеек (катод - LiFePO4, анод - графит, электролит - LiPF6+(EC,EMC,DEC), корпус - алюминий) и системы управления батареей (BMS).

Литиевые аккумуляторы GYFP применяются в системах связи и телекоммуникациях, источниках бесперебойного питания UPS, при отсутствии или перебоях централизованного энергоснабжения, при недостаточной доступной мощности электросети, в качестве резервных накопителей энергии на энергоёмких промпредприятиях, для экономии топлива и увеличения срока службы мотогенераторов в комплексных системах электроснабжения, в резервных системах солнечной и ветро- энергии.

Преимущества LFP аккумуляторов Coslight

• срок службы литиевых аккумуляторов может превышать до 20 лет при разряде 1 раз в неделю и температуре 25⁰С;
• более 2000 циклов заряда при 100% уровне разряда батареии DOD;
• стабильное напряжение разряда, 3.2В на элемент;
• высокий ток заряда, до 0.6С5, время заряда при 100% уровне разряда DOD составляет менее 2-х часов;
• высокая химическая и термическая стабильность, низкий саморазряд;
• отсутствие токсичности и безопасность эксплуатации;
• широкий температурный диапазон окружающей среды, от -40⁰С до +60⁰С

Встроенная система управления батареей BMS

Модуль BMS заранее сигнализирует о приближении к предельным значениям напряжения и тока, контролирует температуру, управляет зарядом и защитным отключением, обеспечивает удаленное управление (телеметрия, настройка) в режиме реального времени по GPRS.

Cистема BSM реагирует на различные виды ошибок в работе ещё до наступления аварийной ситуации внутри или вне системы, подавая сигналы обслуживающему персоналу о необходимости проверки и устранению ошибки.

Система ответственна за следующие виды защиты: от перенапряжения, по току заряда, от перегрева, от низкого напряжения, по току разряда, от низкой температуры.

Связь осуществляется через интерфейсы RS485, RS232, 2xCAN, Debug.

	GYFP-T Series (ETSI 19”) Литиевый аккумуляторный модуль с номинальным напряжением -48В и номинальной ёмкостью 10…100Ач со встроенным BMS в стандартном 19” корпусе для установки в телекоммуникационный шкаф или стойку. Модельный ряд Модель GYFP4810T GYFP4850T GYFP4875T GYFP48100T Емкость, С5, Ач 10 50 75 100 Макс. ток заряда / разряда, А 10/20 30/30 37,5/37,5 60/60 Габариты 482х310х44 482х300х178 482х400х178 482х450х267 Вес, кг 9 30 45 68
	GYFP-TС Series Литиевый аккумуляторный модуль с номинальным напряжением -48В и номинальной ёмкостью 100…200Ач со встроенным BMS в корпусе для установки на пол или на полку. Модельный ряд Модель GYFP48100TC GYFP48150TC GYFP48200TC Емкость, С5, Ач 100 150 200 Макс. ток заряда / разряда, А 60/60 75/60 100/60 Габариты 600х600х430 640х600х501 600х600х800 Вес, кг 65 106 126
	GYFP-TS Series Аккумуляторный модуль с номинальным напряжением -48В и номинальной ёмкостью 150…350Ач со встроенным BMS. Усиленный корпус 19” типоразмера, возможность установки модулей друг на друга. Литиевые аккумуляторы GYFP-TS специально разработаны для использования на больших узлах связи и коммутаторах. Цепи управления BMS рассчитаны на большие рабочие токи. Модельный ряд Модель GYFP48150T GYFP48200TS GYFP48240TS GYFP48300TS GYFP48350TS Емкость, С5, Ач 150 200 240 300 350 Макс. ток заряда / разряда, А 75/60 100/60 120/120 150/150 175/175 Габариты 355х648х880 355х500х1152 355х515х1296 355х570х1296 355х607х1296 Вес, кг 100 135 165 198 220

Техническое сравнение LFP аккумуляторов серии GYFP и свинцово-кислотных батарей

Количество циклов заряда при 250Св

Количество циклов заряда при 450Св

Время автономной работы

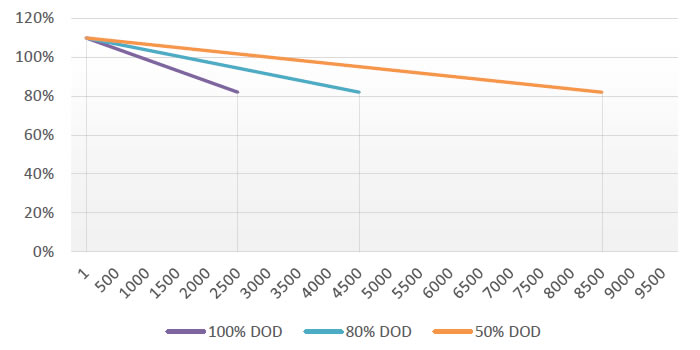

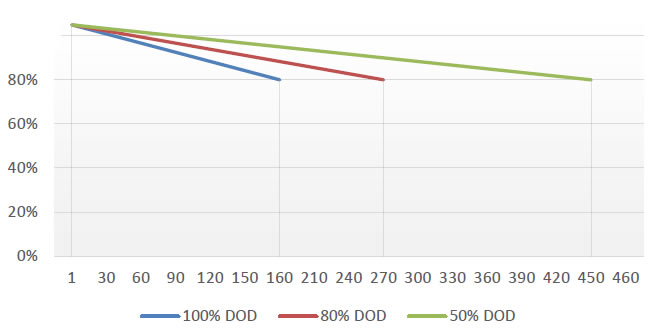

Количество циклов заряда при 250Св зависимости от глубины разряда : -48В 100Ач, GYFP48100T–1шт. и VRLA AGM 12В 100Ач –4шт./ Количество циклов LFP батареи,ток разряда 1C Количество циклов AGM батареи, ток разряда 0.1C На 30% меньше занимаемого объема; В 2 раза легче; Срок службы дольше более чем в 3 раза; Тор разряда в 10 раз больше; В 16 раз больше циклов заряда при 100%DOD: В 17 раз больше циклов заряда при 80% DOD; В 18 раз больше циклов заряда при 50% DOD.

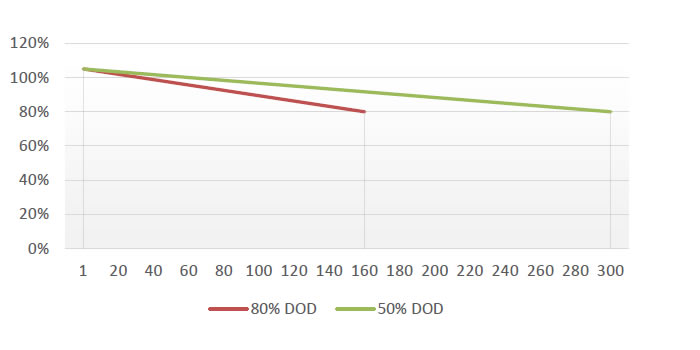

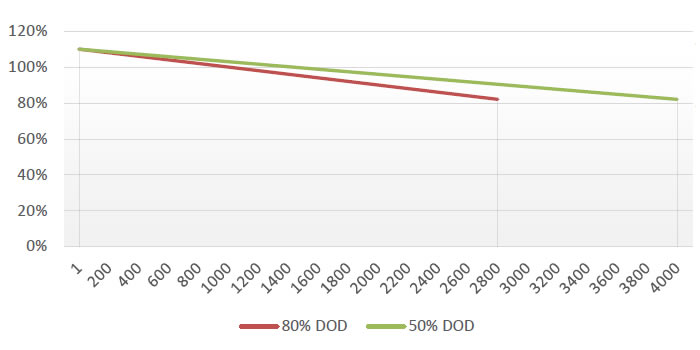

Количество циклов заряда при 450Св зависимости от глубины разряда: -48В 100Ач, GYFP48100T–1шт. и VRLA AGM 12В 100Ач –4шт./ Количество циклов LFP батареи,ток разряда 1C Количество циклов AGM батареи, ток разряда 0.1C На 30% меньше занимаемого объема; В 2 раза легче; Срок службы дольше более чем в 10 раза; Тор разряда в 10 раз больше; В 16 раз больше циклов заряда при 100%DOD: В 17 раз больше циклов заряда при 80% DOD; В 18 раз больше циклов заряда при 50% DOD.

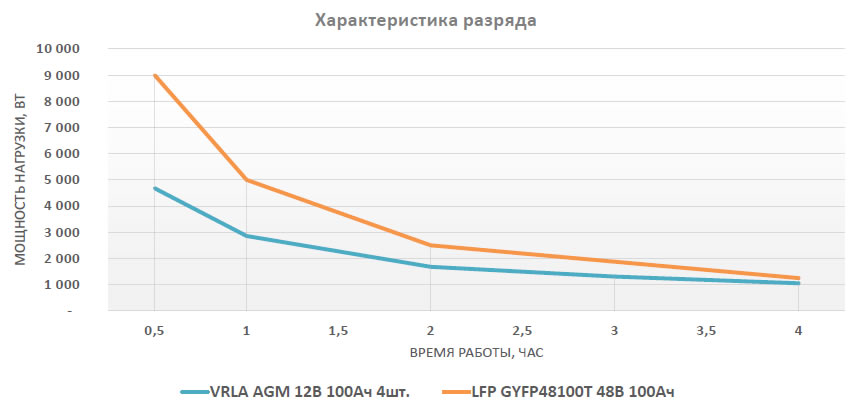

Время автономной работы в зависимости от нагрузки: -48В 100Ач, GYFP48100T–1шт. и VRLA AGM 12В 100Ач –4шт. При разряде большими токами, характеристика разряда LFP батареи существенно лучше характеристики свинцово-кислотной батареи.

Общие технические характеристики литиевых аккумуляторов Coslight GYFP

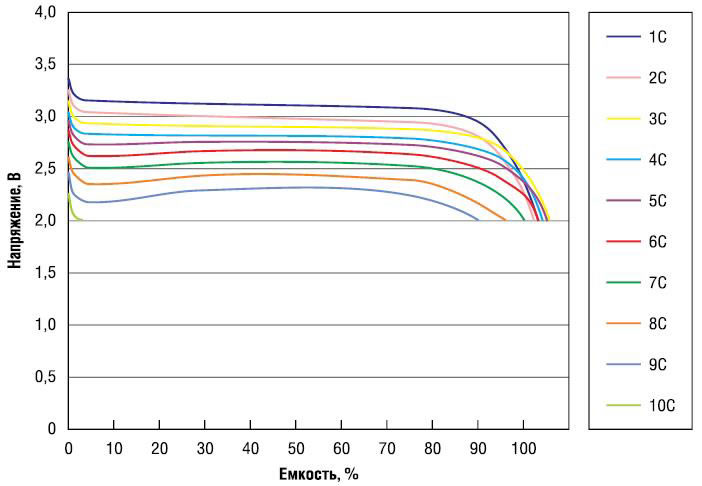

Напряжение разряда в зависимости от тока на выходе ячейки LiFePO4

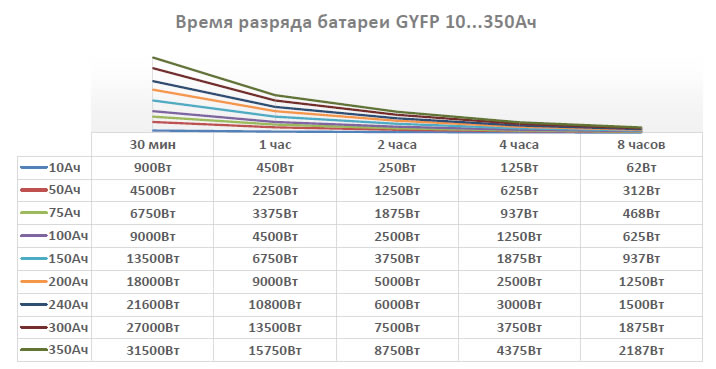

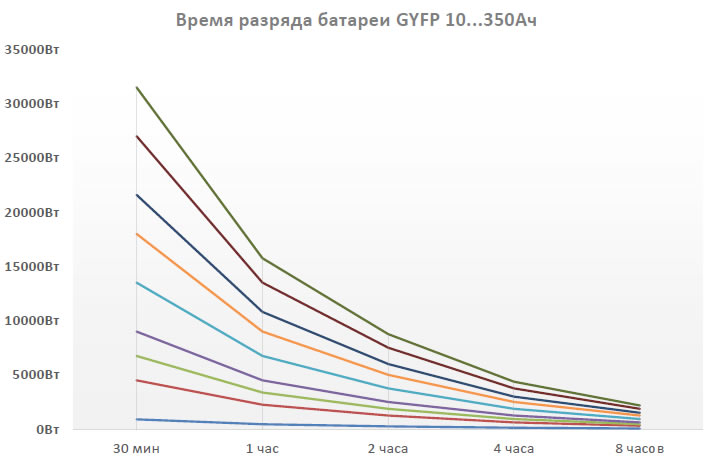

Время автономной работы батарей Coslight серии GYFP-48В 10…350Ач

Расчет емкости и количества батарейных модулей GYFP-48В 10…350Ач

Расчёт емкости батареи осуществляется из требуемого времени резерва и мощности нагрузки по графику или таблице разряда батареи. Для увеличения времени резерва и/или мощности нагрузки используют параллельное подключения 2х и более батарей.
До 15 однотипных батарейных модулей в параллель!
