      Главная  » Каталог оборудования » Модули доступа к потоку Е1 »  РТК.32.1 Модуль передачи потока Ethernet 10Tx/100Tx E1

    Модуль передачи потока Ethernet 10Tx/100Tx по каналам потока Е1


    Показать цены

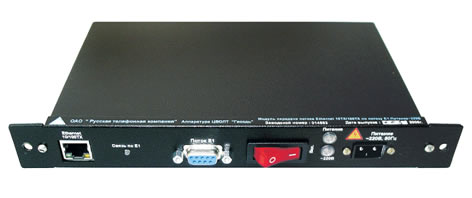

    Модуль передачи потока Ethernet 10Tx/100Tx по каналам потока Е1

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс



    ОПИСАНИЕ

    Модуль предназначен для передачи потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1. Модуль сертифицирован в составе аппаратуры ЦВОЛТ «Гвоздь». Сертификат № ОС-1-СП-0848. Конструктивно выполнен в виде закрытого малогабаритного корпуса.

    • 2 интерфейса Е1 и один интерфейс Ethernet 10/100Tх;

    • Встроенный полнодоступный кросс-коммутатор позволяет выделить заданное пользователем количество каналов по 64Кбит/с для передачи потока Ethernet в транзитном потоке Е1.

    • Пропускная способность потока Ethernet определяется количеством выделенных канальных интервалов потока Е1 и может варьироваться пользователем от 64 Кбит/с до n*64 Кбит/с, n=1..31.

    • Максимальная пропускная способность потока Ethernet - 1,984 Мбит/с, при количестве выбранных канальных интервалов потока Е1 равном 31.

    • Неиспользуемые канальные интервалы ретранслируются без изменений.

    • При отключенном питании транзитный «Модуль передачи потока Ethernet 10TX/100TX» передает проходящий через его разъемы поток Е1 без изменений.

    • Интерфейс Ethernet модуля поддерживает любые протоколы передачи пакетов, в том числе передает расширенные пакеты (VLAN).

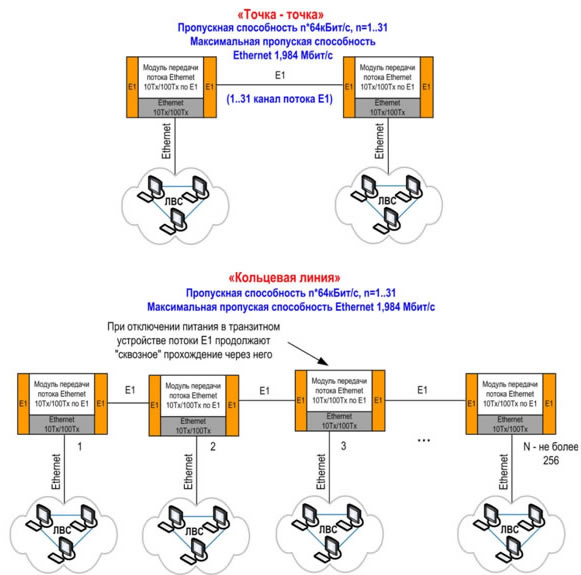

    СХЕМА ОРГАНИЗАЦИЯ СЕТИ

    Возможные схемы организации связи: «точка-точка», «кольцевая линия», «цепь».
    Схема организации связи «кольцевая линия» работает по принципу концентратора (HUB).

    Назначение и схема организации связи модуля для передачи потока Ethernet 10Tх/100Tх по каналам потока Е1

    Назначение и схема организации связи модуля для передачи потока Ethernet 10Tх/100Tх по каналам потока Е1



    КОНТРОЛЬ И УПРАВЛЕНИЕ

    «ТТ: Центр управления» для оконечного модуля и «МТ: Центр управления» для транзитного модуля.

    Программа позволяет с любого компьютера локальной сети:

    • сконфигурировать аппаратуру «Транзит», определить количество канальных интервалов потока Е1, используемых для передачи потока Ethernet 10Tx/100Tx;

    • просмотреть текущее состояние всех потоков Е1 в реальном времени;

    • произвести «горячую» настройку аппаратуры «Транзит» без перезапуска;

    • установить заворот, т.е. сделать модуль передачи потока Ethernet оконечным;

    • ограничить доступ пользователей к «Центру управления» с помощью паролей;

    • специальная функция: ограничение количества Модулей, составляющих «кольцевую линию», таким образом, Вы можете быть уверены, что Вашу сеть не прослушивают, и нет инородных «врезок» в сеть передачи данных.

    ПО «ТТ: Центр управления» и «МТ: Центр управления» входят в комплект поставки.



    ГАРАНТИЯ

    Гарантийный срок 3 года с момента отгрузки.



    СОСТАВ

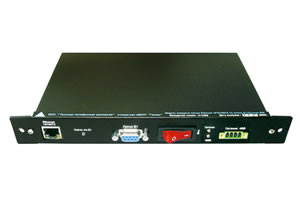

    Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1

    Артикул: РТК.32.1

    Передача потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1.
    Питание -60 В

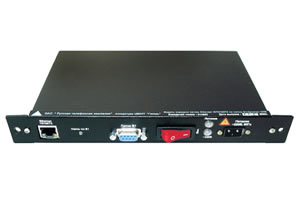

    Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1

    Артикул: РТК.32.2

    Передача потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1.
    Питание ~220 В, 50 Гц

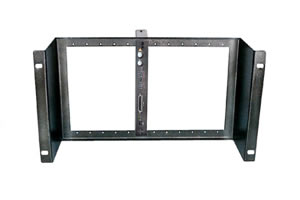

    Универсальная крепёжная пластина, 19”, 6U

    Артикул: РТК.16.2

    Универсальная пластина для крепления от 1 до 12 модулей в открытую стойку 19” конструктива, в шкаф 19” конструктива, на стенах здания

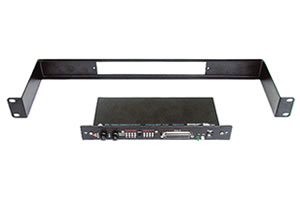

    Одноместная универсальная крепежная пластина , 19”, 1U. Модификация 1

    Артикул: РТК.16.12

    Для крепления одного модуля, в открытую стойку 19” конструктива, в шкаф 19” конструктива, на стенах здания.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Скорость передачи потока Ethernet в потоке Е1n*64Кбит/с, n=1..31, от 64Кбит/с до 1984Кбит/с
    Параметры тракта 2,048 Мбит/сПолностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры поддерживают по приему любой протокол передачи данных с использованием кодов передачи ЧПИ (AMI) или МЧПИ (HDB3). Передача по тракту 2,048 Мбит/с ведётся в коде МЧПИ (HDB3)
    СигнализацияНа передней панели полукомплекта расположены светодиодные индикаторы, которые отражают: наличие напряжения питания, наличие цикловой синхронизации по приему потока Е1, связь и связь/активность (Ethernet), индикатор наличия связи между всеми соединенными по Е1 модулями.
    Поддержка CRC4+
    Напряжение питанияот – 36В до – 72В (постоянное)
    220 В, 50 Гц (переменное)
    Потребляемая мощность полукомплектане более 5 Вт
    Габаритные размеры220 х 90 х 30 мм
    Вес полукомплектане более 0,8 кг
    Возможность монтажав открытую стойку 19” конструктива, в шкаф 19” конструктива, на стенах здания





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    РТК.32.1 Модуль передачи потока Ethernet 10Tx/100Tx E1

    НаименованиеОписание Цена с НДС
            РТК.32.1

    Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание -60 В

    ПО ЗАПРОСУ
            РТК.32.2

    Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание ~220 В, 50 Гц

    ПО ЗАПРОСУ
            РТК.16.2

    Универсальная крепёжная пластина, 19”, 6U

    ПО ЗАПРОСУ
            РТК.16.12

    Одноместная универсальная крепежная пластина , 19”, 1U.

    ПО ЗАПРОСУ
