Оборудование третичного группообразования ТЛС-31 |
Показать цены
ТЛС-31
| Наименование | Описание |
Цена с НДС | | Блок ЕПМ-6 | Каркас с платой КС‑04 для контроля оборудования. Блок предназначен для установки комплектов АМ‑33, АМ‑35, ЛТ‑328(329), КТ‑01, ПН‑05, СС‑04, СК, АК-01, ВС-01. Рассчитан на напряжение первичного источника питания 48/60 В. | 128 620,00р. | | Комплект АМ-33 (2 платы) | Предназначен для мультиплексирования 16 асинхронных потоков Е1. Комплект состоит из двух плат АМ‑33. | 411 466,00р. | | Комплект АМ-33-02 (1 плата) | Предназначен для мультиплексирования 16 асинхронных потоков Е1. Комплект состоит из одной платы АМ‑33. | 208 506,00р. | | Комплект АМ-35 (1 плата) | Предназначен для ввода/вывода из потока Е3 до четырёх потоков Е1. Комплект состоит из платы АМ‑35. | 327 686,00р. | | Комплект ЛТ-328 (2 платы) | Предназначен для организации оптического линейного интерфейса по волоконно-оптическому кабелю на длину волны 1300 нм. Объединяет третичный цифровой поток, сервисные каналы, сигналы служебной связи и телеконтроля. Комплект состоит из двух плат ЛТ‑328. | 356 950,00р. | | Комплект ЛТ-328-01(2 платы) | Предназначен для организации оптического линейного интерфейса по волоконно-оптическому кабелю на длину волны 1550 нм. Объединяет третичный цифровой поток, сервисные каналы, сигналы служебной связи и телеконтроля. Комплект состоит из двух плат ЛТ‑328-01. | 364 266,00р. | | Комплект ЛТ-328-02 (1 плата) | Аналогичен комплекту ЛТ-328. Состоит из одной платы ЛТ-328. | 183 490,00р. | | Комплект ЛТ-328-03 (1 плата) | Аналогичен комплекту ЛТ-328-01. Состоит из одной платы ЛТ-328-01. | 182 546,00р. | | Комплект КТ-01(2 платы) | Предназначен для организации резервирования оптических линейных трактов на скорости основного канала 34368 кбит/с по принципу (1+1).. Состоит из двух плат КТ‑01. | 57 466,00р. | | Комплект СС-04 (1 плата) | Предназначен для организации служебной связи в линейном тракте. Общее число абонентов до 99. Сигнал вызова - общий/селективный. В состав комплекта входит плата СС‑04. | 79 768,00р. | | Комплект АК-01 | Осуществляет транзит двух выделенных потоков Е1с направления А и двух выделенных потоков Е1 с направления Б между платами АМ аппаратуры ТЛС - 31 и платами ВК-16 аппаратуры ВТК-12 при отсутствии аварийных ситуаций в аппаратуре ВТК-12. В случае возникновения аварийных ситуаций в аппаратуре ВТК‑12 обеспечивает автоматический транзит двух выделенных потоков Е1 между направлениями А и Б аппаратуры ТЛС ‑ 31 . Комплект состоит из одной платы АК-01. | 53 808,00р. | | Плата СС-06 (1 плата) | Аналогична по назначению плате СС-06, обеспечивает следующие режимы работы: подключение двух телефонных аппаратов; подключения громкоговорителя; НЧ стык с внешним оборудованием. | 81 656,00р. | | Комплект ПН-05 (2 платы) | Обеспечивает питанием блок с полным заполнением. Первичное напряжение от 38,4 до 72 В. Комплект состоит из двух плат ПН‑05. | 43 778,00р. | | Комплект ПН-05-02 (1 плата) | Комплект состоит из одной платы ПН‑05. | 21 594,00р. | | Комплект ПН-06 | Обеспечивает питанием блок с полным заполнением Комплект состоит из одной платы ПН‑06. При установке в блок ЕМП-6 двух комплектов ПН-06 обеспечивается резервирование аппаратуры ТЛС - 31 по вторичному питанию. | 40 238,00р. | | Комплект СК-13 | Предоставляет возможность организации цепи синхронизации сети связи совместно с платами АМ-33 и АМ-35. Комплект состоит из одной платы СК-13. | 79 178,00р. | | КПО-01-02 | Предназначен для установки программного обеспечения системы мониторинга и управления. | 61 360,00р. | | КПО-02 | Предназначен для установки программного обеспечения системы мониторинга и управления. Состоит из компьютера типа «Notebook», с установленным программным обеспечением. | 284 932,24р. | | Комплект ЗИП-01 | Предназначен для монтажа внешних соединений аппаратуры при пуско-наладочных работах и в процессе эксплуатации. Состоит из инструментов для кримпирования контактов и затягивания ремешков. | 54 398,00р. | | Комплект шнуров 006 | Предназначен для установки блока ЕПМ-6 в шкаф Е-600. | 3 717,00р. | | Комплект КМЧ-01 | Предназначен для установки блока ЕПМ-6 в унифицированный стоечный каркас СКУ. | 5 699,40р. |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА
Назначение ТЛС-31:
применяется на сетях связи в качестве аппаратуры третичного временного группообразования с линейным оптическим трактом.
Достоинства ТЛС-31:
резервирование линейных трактов, производство ответвлений
в потоке Е3, программное конфигурирование и диагностика, обеспечение
служебной
связи в линейном тракте и предоставление дополнительных сервисных
каналов.
Функциональные возможности ТЛС-31:
- формирование группового третичного цифрового потока со скоростью
передачи
34 Мбит/с путем мультиплексирования 16-ти первичных (2048 кбит/с)
цифровых
потоков Е1;
- формирование группового потока путем мультиплексирования потока
Е3,
до восьми
сервисных каналов и каналов телеконтроля и служебной связи;
- передача и прием группового потока по одномодовому
волоконно-оптическому
кабелю;
- ввод/вывод до 4-х потоков Е1 на промежуточной станции;
- резервный оптический интерфейс в конфигурации (1+1);
- обеспечение служебной связи между станциями вдоль линейного
тракта;
- телеконтроль за состоянием оборудования оконечных и промежуточных
станций.
Состав ТЛС-31:
Блок ЕПМ-6
каркас для установки комплектов АМ-33,
АМ-35, ЛТ-328
(ЛТ-329), КТ-01, ПН-05, СС-04, СК. В состав блока входит плата КС-04
для
контроля оборудования (количество контролируемых блоков по шине с
интерфейсом
Q2 - до 32, количество контролируемых блоков в линии - до 256. Плата
имеет
стык для подключения персонального компьютера).
Комплект АМ-33
предназначен для мультиплексирования 16
цифровых
асинхронных потоков Е1. Комплект состоит из 2-х плат АМ-33, т.е.
используется
либо для организации схемы "точка-точка", либо промежуточного пункта с
выделением
первичных потоков.
Комплект АМ-35
предназначен для ввода/вывода из потока
Е3
до 4-х потоков Е1. Состоит из одной платы АМ-35.
Комплект ЛТ-328(329)
предназначен для организации
оптического
линейного тракта на скорость 35 840 кбит/с по одномодовому
волоконно-оптическому
кабелю на длину волны 1,3 мкм. Объединяет первичный цифровой поток,
сервисные
каналы и сигналы СС и ТК. Комплект состоит из 2-х плат ЛТ-328 (329).
Комплект ЛТ-329
то же, но на длину волны 1,55 мкм.
Комплект КТ-01
предназначен для организации
резервирования
линейных трактов. Состоит из 2-х плат КТ-01.
Комплект СС-04
предназначен для организации служебной
связи
в линейном тракте. Общее число абонентов до 99. Сигнал вызова -
общий/селективный.
Состоит из 1 платы СС-04.
Комплект СК -11
предоставляет дополнительные 2
сервисных канала
передачи данных 64 кбит/с, противонаправленный стык по G.703/1 с
суммарной
емкостью передачи 512 кбит/с. Состоит из платы СК-11.
Комплект СК-12
предоставляет дополнительные 2 сервисных
канала
передачи данных 64 кбит/с, сонаправленный стык по G.703/1 с суммарной
емкостью
передачи 512 кбит/с. Предназначен для установки на промежуточных
станциях.
Состоит из платы СК-12.
Комплект СК-12-01
предоставляет один дополнительный
сервисный
канал передачи данных 64 кбит/с. Сонаправленный стык по G.703/1 .
Устанавливается
на оконечной станции. Состоит из платы СК-12-01.
Комплект СК-13
предоставляет пользователю возможность
организации
транзита канала синхронизации 2048 кГц по шине сервисных каналов.
Состоит
из платы СК-13.
Плата КС-04
предназначена для организации контроля и
управления
сетью систем передачи. Число контролируемых блоков по шине с протоколом
Q2
- 32; число контролируемых блоков в сети - до 256. Плата имеет стык для
подключения
персонального компьютера. Входит в состав блока ЕПМ-6.
Комплект ПН-05
состоящий из двух плат ПН-05,
обеспечивает
питанием блок с полным заполнением, включая резервирование.Состоит из
2-х
плат ПН-05.
Комплект АК-01
предназначен для резервирования двух
любых потоков
Е1. Устанавливается на место плат СК.
Плата ВС-01
применяется для организации резервного
кольца
телеконтроля. Устанавливается на место плат ЛТ.
Комплект КМЧ-01
предназначен для установки блока ЕПМ-6
в унифицированный
стоечный каркас СКУ.
Комплект КМЧ-15
предназначен для установки блока ЕПМ-6
в шкаф
Е-600.
КПО-01
предназначен для установки программного
обеспечения
системы мониторинга и управления. Состоит из дискет 3,5 и
эксплуатационной
документации.
КПО-02
предназначен для установки программного
обеспечения
системы мониторинга и управления. Состоит из компьютера типа "Notebook"
,
с установленным программным обеспечением.
Технические характеристики:
Оптический интерфейс:
-
код в линии NRZ со скрембл.;
-
скорость передачи в линии 35 840 кбит/с;
-
тип оптического соединителя FC-PC;
-
оптический кабель 10/125 мкм по рек. G.652;
-
мощность оптического сигнала на выходе минус 6 дБм;
-
мощность оптического сигнала на входе при Кош ?10-9
от минус 6 до
минус 42 дБм;
-
тип источника лазерный диод;
-
длина волны 1,3 мкм, 1,55 мкм.
Электрический интерфейс (Рек. G.703, G.823):
| скорость передачи: |
первичного потока 2 048 ± 50ppm кбит/с;
третичного потока 34 368 ± 20ppm кбит/с. |
| код при сопряжении: |
HDB3 |
номинальное пиковое напряжение
посылки (импульса): |
первичного потока 3 ± 0,3 В;
третичного потока 1 ± 0,1 В. |
измерительное нагрузочное
сопротивление: |
первичного потока 120 Ом, симм.;
третичного потока 75 Ом, несимм.. |
| затухание участков кабеля: |
на частоте 1024 кГц от 0 до 6 дБ;
на частоте 17184 кГц от 0 до 12 дБ. |
максимальное фазовое дрожание
на выходном порту:
для первичного потока:
для третичного потока:
|
0,25 ТИ в полосе частот от 20 Гц до 100 кГц;
0,05 ТИ в полосе частот от 18 до 100 кГц.
1,5 ТИ в полосе частот от 100 Гц до 800 кГц;
0,15 ТИ в полосе частот от 10 до
800 кГц. |
максимальное фазовое дрожание
на входном порту:
для первичного потока:
для третичного потока:
|
1,5 ТИ в полосе частот от 20 Гц до 2.4 кГц;
0,2 ТИ в полосе частот от 2,4 до 100 кГц.
1,5 ТИ в полосе частот от 100 Гц до 1 кГц;
0,15 ТИ в полосе частот от 10 до 800 кГц.
|
Интерфейсы сервисных каналов:
Параметры сервисного канала 64 кбит/с:
- скорость передачи 64 кбит/с;
- вид стыка противонаправленный;
- вид кода AMI;
- форма импульса Рек. G.703;
- измерительное нагрузочное сопротивление 120 Ом (симметрично);
- допустимое затухание СЛ на частоте 32 КГц от 0 до 3 дБ.
Параметры служебной связи:
- скорость передачи сигналов служебной связи 64 кбит/с;
- метод кодирования ИКМ;
- максимальное число вызываемых абонентов 99;
- тип вызова общий, селективный;
- код вызова двухчастотный 2 из 8 (стандарт DTMF).
Интерфейсы системы обслуживания:
- для подключения ПК RS-232;
- для связи с системой обслуживания RS-485.
Электропитание:
- входное напряжение - 36...-72 В;
- внутреннее напряжение ± 5В;
- потребляемая мощность 45 Вт (+ 5 В), 6 Вт (- 5 В).

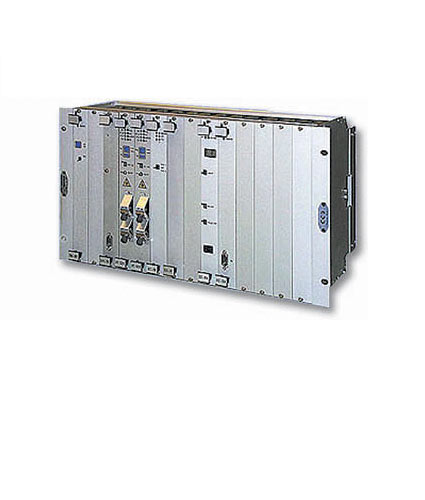

Конструкция:
Блок ТЛС-31 выполнен в виде стандартного модульного каркаса шириной 19" высотой 6U, (при использовании съемных элементов возможна установка в стойку СКУ).
Цены и конфигурации |
|
* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. ТЛС-31
| Наименование | Описание |
Цена с НДС | | Блок ЕПМ-6 | Каркас с платой КС‑04 для контроля оборудования. Блок предназначен для установки комплектов АМ‑33, АМ‑35, ЛТ‑328(329), КТ‑01, ПН‑05, СС‑04, СК, АК-01, ВС-01. Рассчитан на напряжение первичного источника питания 48/60 В. | 128 620,00р. | | Комплект АМ-33 (2 платы) | Предназначен для мультиплексирования 16 асинхронных потоков Е1. Комплект состоит из двух плат АМ‑33. | 411 466,00р. | | Комплект АМ-33-02 (1 плата) | Предназначен для мультиплексирования 16 асинхронных потоков Е1. Комплект состоит из одной платы АМ‑33. | 208 506,00р. | | Комплект АМ-35 (1 плата) | Предназначен для ввода/вывода из потока Е3 до четырёх потоков Е1. Комплект состоит из платы АМ‑35. | 327 686,00р. | | Комплект ЛТ-328 (2 платы) | Предназначен для организации оптического линейного интерфейса по волоконно-оптическому кабелю на длину волны 1300 нм. Объединяет третичный цифровой поток, сервисные каналы, сигналы служебной связи и телеконтроля. Комплект состоит из двух плат ЛТ‑328. | 356 950,00р. | | Комплект ЛТ-328-01(2 платы) | Предназначен для организации оптического линейного интерфейса по волоконно-оптическому кабелю на длину волны 1550 нм. Объединяет третичный цифровой поток, сервисные каналы, сигналы служебной связи и телеконтроля. Комплект состоит из двух плат ЛТ‑328-01. | 364 266,00р. | | Комплект ЛТ-328-02 (1 плата) | Аналогичен комплекту ЛТ-328. Состоит из одной платы ЛТ-328. | 183 490,00р. | | Комплект ЛТ-328-03 (1 плата) | Аналогичен комплекту ЛТ-328-01. Состоит из одной платы ЛТ-328-01. | 182 546,00р. | | Комплект КТ-01(2 платы) | Предназначен для организации резервирования оптических линейных трактов на скорости основного канала 34368 кбит/с по принципу (1+1).. Состоит из двух плат КТ‑01. | 57 466,00р. | | Комплект СС-04 (1 плата) | Предназначен для организации служебной связи в линейном тракте. Общее число абонентов до 99. Сигнал вызова - общий/селективный. В состав комплекта входит плата СС‑04. | 79 768,00р. | | Комплект АК-01 | Осуществляет транзит двух выделенных потоков Е1с направления А и двух выделенных потоков Е1 с направления Б между платами АМ аппаратуры ТЛС - 31 и платами ВК-16 аппаратуры ВТК-12 при отсутствии аварийных ситуаций в аппаратуре ВТК-12. В случае возникновения аварийных ситуаций в аппаратуре ВТК‑12 обеспечивает автоматический транзит двух выделенных потоков Е1 между направлениями А и Б аппаратуры ТЛС ‑ 31 . Комплект состоит из одной платы АК-01. | 53 808,00р. | | Плата СС-06 (1 плата) | Аналогична по назначению плате СС-06, обеспечивает следующие режимы работы: подключение двух телефонных аппаратов; подключения громкоговорителя; НЧ стык с внешним оборудованием. | 81 656,00р. | | Комплект ПН-05 (2 платы) | Обеспечивает питанием блок с полным заполнением. Первичное напряжение от 38,4 до 72 В. Комплект состоит из двух плат ПН‑05. | 43 778,00р. | | Комплект ПН-05-02 (1 плата) | Комплект состоит из одной платы ПН‑05. | 21 594,00р. | | Комплект ПН-06 | Обеспечивает питанием блок с полным заполнением Комплект состоит из одной платы ПН‑06. При установке в блок ЕМП-6 двух комплектов ПН-06 обеспечивается резервирование аппаратуры ТЛС - 31 по вторичному питанию. | 40 238,00р. | | Комплект СК-13 | Предоставляет возможность организации цепи синхронизации сети связи совместно с платами АМ-33 и АМ-35. Комплект состоит из одной платы СК-13. | 79 178,00р. | | КПО-01-02 | Предназначен для установки программного обеспечения системы мониторинга и управления. | 61 360,00р. | | КПО-02 | Предназначен для установки программного обеспечения системы мониторинга и управления. Состоит из компьютера типа «Notebook», с установленным программным обеспечением. | 284 932,24р. | | Комплект ЗИП-01 | Предназначен для монтажа внешних соединений аппаратуры при пуско-наладочных работах и в процессе эксплуатации. Состоит из инструментов для кримпирования контактов и затягивания ремешков. | 54 398,00р. | | Комплект шнуров 006 | Предназначен для установки блока ЕПМ-6 в шкаф Е-600. | 3 717,00р. | | Комплект КМЧ-01 | Предназначен для установки блока ЕПМ-6 в унифицированный стоечный каркас СКУ. | 5 699,40р. |
|
