Описание

Назначение

Модульная зарядно-выпрямительная система ИПС-12000-380/220В-60А-8U предназначена для заряда АКБ и питания приборов и устройств постоянным током до 60А и напряжением 220В на объектах энергетики. Также система Форпост ИПС-12000-380/220В-60А-8U может быть использована для комплектации шкафов и щитов постоянного оперативного тока. ИПС-12000-380/220В-60А-8U устанавливается в 19" или иной электротехнический шкаф. Одной из особенностей системы ИПС-12000-380/220В-60А-8U является возможность параллельной работы 3 корзин для увеличения мощности системы. Интерфейсы мониторинга - USB, LAN, RS-485 и "сухие контакты". Гарантийный срок - 3 года.

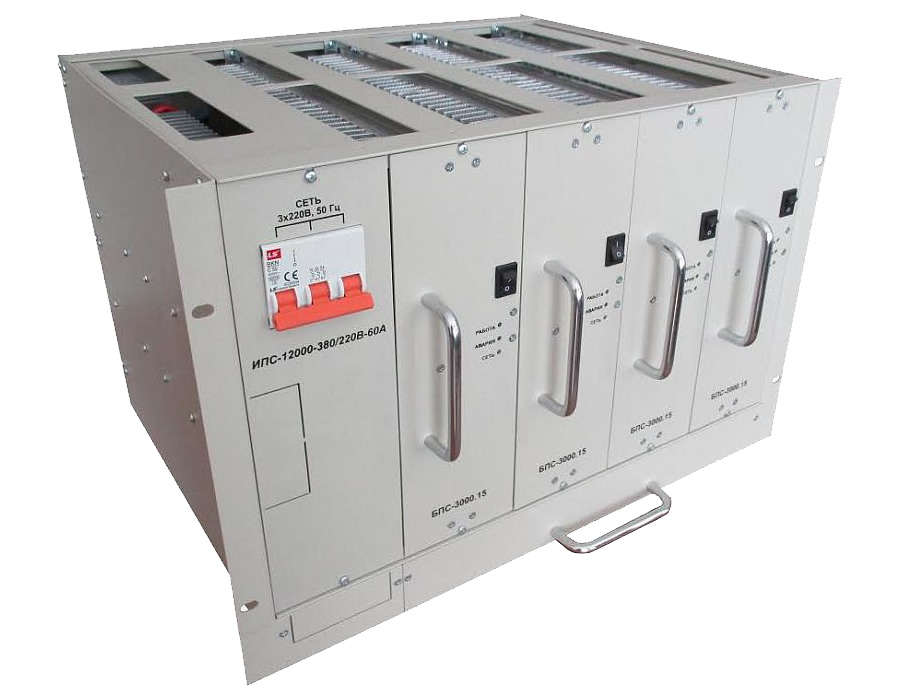

Состав ИПС-12000-380/220В-60А-8U

• корзина высотой 8U со сменной вентиляторной панелью ;
• 4 выпрямителя БПС-3000-380/220В-15А-15;
• модуль коммутации и защиты с трехполюсным автоматическим выключателем питающей сети 380/220 В, клеммной колодкой для подключения сети, нагрузки, АКБ, дистанционной сигнализации;
• выносной контроллер «Форпост» УКУ-207.11 (устанавливается на дверь шкафа) * ;
• кросс-плата с входным и выходным помехоподавляющими фильтрами, реле сигнализаций, блоком измерения параметров, разъемами для подключения выпрямителей, контроллера, модуля измерения тока, датчика температуры;
• выносной модуль измерения тока АКБ * ;
• выносной датчик температуры АКБ * ;
• опционально - выходной развязывающий диод.

* Обратите внимание, что длина кабеля оговаривается при заказе.

Технические характеристики

Число фаз	3
Номинальное входное напряжение, В	380/220 AC
Количество выпрямителей	4
Рабочий диапазон входного фазного напряжения, В	187-253
Входной коэффициент мощности	>=0,96
Номинальная входная частота, Гц	50/60
Диапазон входной частоты, Гц	48-62
Максимальный входной фазный ток, А	30
Номинальное выходное напряжение, В	220 DC
Диапазон выходного напряжения, В	190-255
Стабилизация выходного напряжения, %	±1
Возможность параллельной работы	до 3 шт.
Количество групп АКБ	1
Пульсации выходного напряжения (от пика до пика), мВ	<=200
Номинальный выходной ток, А	60
КПД, %	>=0,9
Сопротивление изоляции между входом и корпусом, МОм	>=20
Диапазон температуры окружающей среды, °С	+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С	-30...+70
Относительная влажность воздуха, %	0-95
Вид охлаждения	принудительное воздушное (съемная вентиляционная панель)
Устойчивость к синусоидальной вибрации	19,6 м/с2 (2g) в диапазоне частот 20-25 Гц
Интерфейсы мониторинга	USB, LAN, RS-485, «сухие» контакты
Масса, кг	38
Высота	8U
Ширина	19"
Габаритные размеры (ШхВхГ), мм	480 x 314 x 366
Гарантийный срок, мес	36
Срок службы, лет	20
