ЦВОЛТ СуперГвоздь
| Наименование | Описание |
Цена с НДС | | РТК.51.1 | Полукомплект «СуперГвоздь», двухволоконный, Ethernet 100Tx, 4Е1, 2RS-232, DC -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.13 | Полукомплект «СуперГвоздь», промежуточный, 2 приемопередатчика DFB 1550нм & 1310нм, Ethernet 100Tx, 4Е1, 2RS-232, DC -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.14 | Полукомплект «СуперГвоздь», промежуточный, 2 приемопередатчика DFB 1550нм & 1310нм, Ethernet 100Tx, 4Е1, 2RS-232, DC -220В, с управлением | ПО ЗАПРОСУ | | РТК.51.17 | Групповой полукомплект «СуперГвоздь», двухволоконный, Ethernet 100Tx, 24Е1, 12RS-232, DC -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.18 | Групповой полукомплект "СуперГвоздь", двухволоконный, Ethernet 100Тх, 24 Е1, 12RS232, AC220, с управлением | ПО ЗАПРОСУ | | РТК.51.19 | Групповой полукомплект «СуперГвоздь», одноволоконный DFB 1550нм, Ethernet 100Tx, 24Е1, 12RS-232, DС -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.2 | Полукомплект "СуперГвоздь", двухволоконный, Ehernet 100Тх, 4Е1, 2RS-232, AC220В, с управлением | ПО ЗАПРОСУ | | РТК.51.20 | Групповой полукомплект «СуперГвоздь», одноволоконный DFB 1550нм, Ethernet 100Tx, 24Е1, 12RS-232, АС220В, с управлением | ПО ЗАПРОСУ | | РТК.51.21 | Групповой полукомплект «СуперГвоздь», одноволоконный DFB 1550нм, Ethernet 100Tx, 24Е1, 12RS-232, DС -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.22 | Групповой полукомплект «СуперГвоздь», одноволоконный 1310нм, Ethernet 100Tx, 24Е1, 12RS-232, АС220В, с управлением | ПО ЗАПРОСУ | | РТК.51.23 | Групповой полукомплект «СуперГвоздь», промежуточный, 2 приемопередатчика DFB 1550нм & 1310нм, Ethernet 100Tx, 24Е1, 12RS-232, DC -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.24 | Групповой полукомплект «СуперГвоздь», промежуточный, 2 приемопередатчика DFB 1550нм & 1310нм, Ethernet 100Tx, 24Е1, 12RS-232, AC220В, с управлением | ПО ЗАПРОСУ | | РТК.51.3 | Полукомплект «СуперГвоздь», одноволоконный DFB 1550нм, Ethernet 100Tx, 4Е1, 2RS-232, DC -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.4 | Полукомплект «СуперГвоздь», одноволоконный DFB 1550нм, Ethernet 100Tx, 4Е1, 2RS-232, АС220В, с управлением | ПО ЗАПРОСУ | | РТК.51.5 | Полукомплект «СуперГвоздь», одноволоконный 1310нм, Ethernet 100Tx, 4Е1, 2RS-232, DС -60В, с управлением | ПО ЗАПРОСУ | | РТК.51.6 | Полукомплект «СуперГвоздь», одноволоконный 1310нм, Ethernet 100Tx, 4Е1, 2RS-232, АС220В, с управлением | ПО ЗАПРОСУ |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
ОПИСАНИЕ
Назначение
Оптический мультиплексор ЦВОЛТ "Супер Гвоздь" предназначен для передачи от 4 до 24 первичных цифровых потоков 2,048 Мбит/с (Е1), потока Ethernet 10/100TX с пропускной способностью 100Мбит/с, 12 каналов по 64 кбит/с с интерфейсом RS-232 между двумя или несколькими (до 48) пунктами связи.
Функциональные возможности
Все модификации полукомплектов оптического мультиплексора "СуперГвоздь" передают в групповом сигнале 24 потока Е1, Ethernet 10/100TX (пропускная способность 100 Мбит/с), 12 каналов 64 кбит/с с интерфейсом RS-232.
Полукомплекты позволяют выделять из группового потока в одном пункте связи:
Полукомплект «СуперГвоздь» - 4 потока Е1, поток Ethernet 10/100Tx и 2 канала RS-232; Полукомплект «СуперГвоздь» без выделения потока Ethernet – 4 потока Е1 и 2 канала RS-232; Полукомплект «СуперГвоздь» для промежуточного пункта связи – 4 потока Е1, поток Ethernet 10/100Tx и 2 канала RS-232; Полукомплект «Супер Гвоздь» для промежуточного пункта связи без выделения потока Ethernet – 4 потока Е1 и 2 канала RS-232; Групповой полукомплект «Супер Гвоздь» - 24 потока Е1, поток Ethernet 10/100Tx и 12 каналов RS-232; Групповой полукомплект «СуперГвоздь» для промежуточного пункта связи – 24 потока Е1, потока Ethernet 10/100Tx и 12 каналов RS-232.
Топология сети
ЦВОЛТ «СуперГвоздь», в зависимости от модификации, позволяет организовывать работу на прием и передачу или по двум оптическим волокнам, или по одному оптическому волокну.
- «точка-точка» и «точка-точка по одному волокну»;
- «кольцо» и «кольцо с резервированием по одному волокну»;
- «связь по одному волокну между несколькими пунктами связи».
Максимальная длина участка регенерации, образованного модемом СуперГвоздь, зависит от типа оптического волокна и длины волны излучения используемого лазера и варьируется от 60 до 120 км в зависимости от типа полукомплекта.
Достоинства «Супер Гвоздь»
- наилучший показатель цена/качество в своем секторе рынка;
- широкий спектр вариантов исполнения для различных задач;
- новая схема организации связи обеспечивает работу по одному волокну между несколькими пунктами связи (до 48), в случае обрыва волокна связь внутри уцелевших сегментов линии сохраняется!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Название
продукции
|
Код
заказа
|
Двухволоконная
|
Работа по одному волокну
|
Выделение
|
Управление
по IP
|
|
с DFB лазером на 1550 нм
|
с DFB лазером на 1310 нм
|
в двух направлениях с лазером на 1310 нм и DFB лазером на 1550 нм
|
потока Ethernet 10Tx/100Tx
|
потоков
Е1
|
каналов RS-232
|
|
Полукомплект
«CуперГвоздь»
|
РТК.51.1
|
да
|
|
|
|
да
|
4
|
2
|
да
|
|
РТК.51.2
|
да
|
|
|
|
да
|
4
|
2
|
да
|
|
РТК.51.3
|
|
да
|
|
|
да
|
4
|
2
|
да
|
|
РТК.51.4
|
|
да
|
|
|
да
|
4
|
2
|
да
|
|
РТК.51.5
|
|
|
да
|
|
да
|
4
|
2
|
да
|
|
РТК.51.6
|
|
|
да
|
|
да
|
4
|
2
|
да
|
|
Полукомплект
«CуперГвоздь» для промежуточного
пункта связи
|
РТК.51.13
|
|
|
|
да
|
да
|
4
|
2
|
да
|
|
РТК.51.14
|
|
|
|
да
|
да
|
4
|
2
|
да
|
|
Групповой
Полукомплект
«СуперГвоздь»
|
РТК.51.17
|
да
|
|
|
|
да
|
24
|
12
|
да
|
|
РТК.51.18
|
да
|
|
|
|
да
|
24
|
12
|
да
|
|
РТК.51.19
|
|
да
|
|
|
да
|
24
|
12
|
да
|
|
РТК.51.20
|
|
да
|
|
|
да
|
24
|
12
|
да
|
|
РТК.51.21
|
|
|
да
|
|
да
|
24
|
12
|
да
|
|
РТК.51.22
|
|
|
да
|
|
да
|
24
|
12
|
да
|
|
Групповой
Полукомплект
«СуперГвоздь»
для промежуточного
пункта связи
|
РТК.51.23
|
|
|
|
да
|
да
|
24
|
12
|
да
|
|
РТК.51.24
|
|
|
|
да
|
да
|
24
|
12
|
да
|
| Количество оптических линейных трактов: |
1 или 2. В полукомплектах для промежуточного пункта - 2. |
| Скорость группового потока каждого оптического тракта: |
155, 520 Мбит/с |
| Состав группового потока: |
поток Ethernet 10 Tx/100Tx, с пропускной способностью 100 Мбит/с – 1;
потоки Е1 (2,048 Мбит/с) – 24;
каналы RS-232 (64 кбит/с) – 12 |
| Резервирование группового потока: |
автоматическое у полукомплектов для промежуточного пункта связи.
отсутствует у всех остальных модификаций полукомплектов |
| Максимальное время перерыва связи: |
в случае обрыва сегмента кабеля оптического кольца: от 500 мкс до 1 мс в зависимости от количества полукомплектов, включенных в кольцо |
| Количество выделяемых первичных цифровых потоков Е1 (2,048 Мбит/с) на полукомплекте: |
4 или 24 в зависимости от модификации |
| Количество выделяемых потоков Ethernet: |
1 во всех модификациях полукомплектов |
Тип синхронизации аппаратуры: |
асинхронная |
Среда передачи: |
оптическое одномодовое или многомодовое волокно |
Минимально допустимое затухание участка регенерации |
0 дБм |
Максимально допустимое затухание участка регенерации |
для двухволоконных полукомплектов – 30;
для одноволоконных полукомплектов – 20. |
Минимально допустимая длина участка регенерации: |
0 км |
Максимальная длина участка регенерации: |
от 60 до 120 км, оговаривается при заказе |
Тип источника излучения: |
лазерный диод |
Длина волны излучения: |
1310; 1550 нм, выбирается при заказе |
Номинальная мощность излучения лазера на оптическом стыке по передаче: |
для двухволоконных полукомплектов: 0 дБм;
для одноволоконных полукомплектов: -8 дБм. |
Максимальная чувствительность оптического приемника: |
-33дБм |
Требования к оптическому кабелю: |
любой одномодовый или многомодовый |
Напряжение питания |
каждый полукомплект может работать от постоянного напряжения от-36В до -72В или от переменного напряжения 220В, 50 Гц |
Потребляемая мощность полукомплекта: |
не более 20 Вт |
Габаритные размеры полукомплекта: |
482х188х45мм |
Электропитание: |
-36 до -72В постоянного тока или ~220В переменного тока.
Потребляемая мощность - не более 20 Вт. |

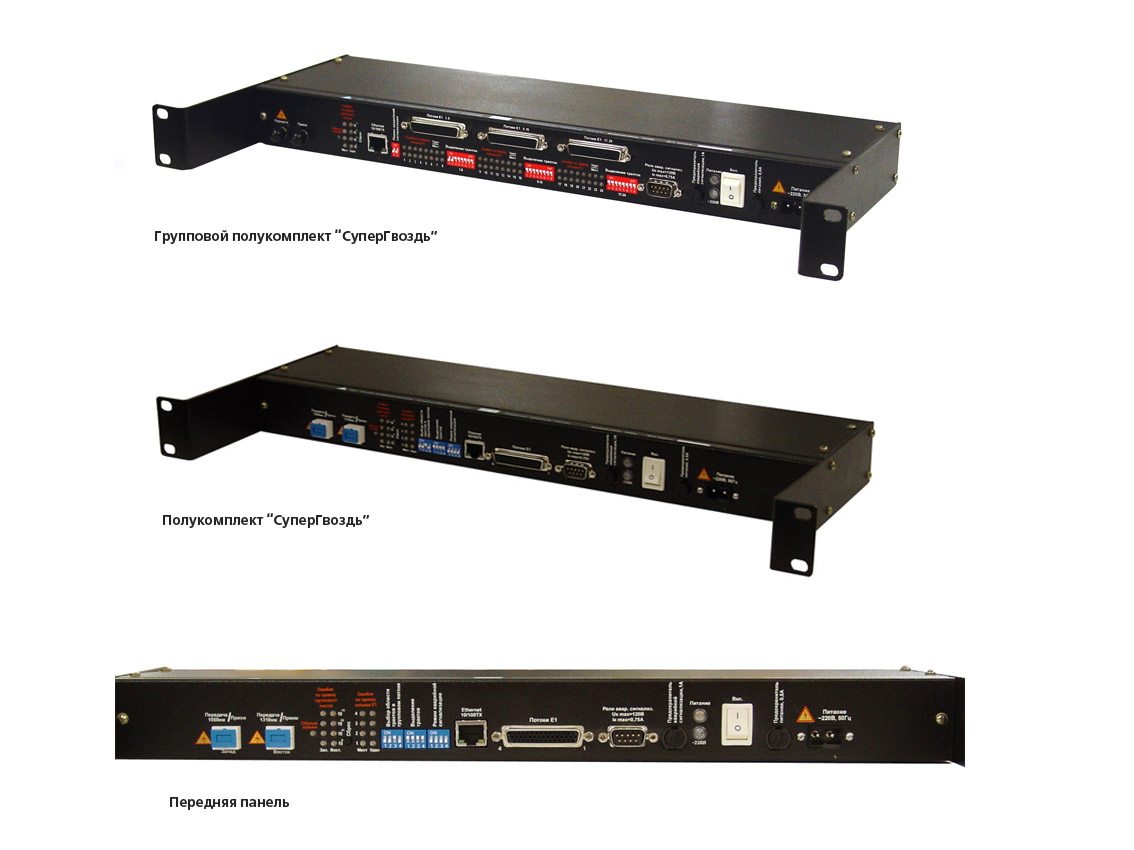

Конструкция: |
Мультиплексор "Супер Гвоздь" выполнен в составе отдельного блока размером 482х188х45 мм для установки в 19" стойку. В состав входит крепежная пластина, которая позволяет установить "СуперГвоздь" в стойку СКУ (23"). Возможность монтажа:
- в открытую стойку 19" или стойку СКУ;
- в шкаф 19";
- на стол.
|
Масса полукомплекта: |
1,7 кг |
Условия внешней среды: |
Допустимый перепад температуры окружающего воздуха от +5 до +40С, допустимая влажность окружающего воздуха до 80% при температуре 25С. |
Производитель: ОАО "Русская телефонная компания"
Гарантия на оборудование: 3 года
Сертификат № ОС-1-СП-0847 до 27.01.2013
