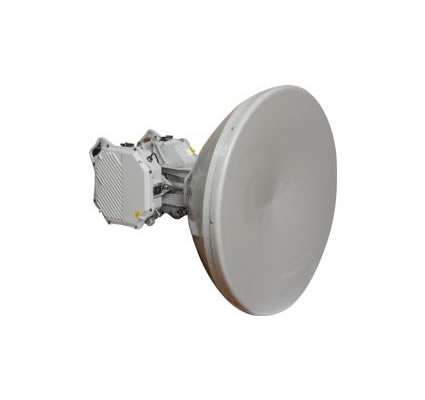

Цифровая РРС Youncta Y-Packet 6...38

Неизменное качество при максимуме дальности и скорости.

Радиорелейная станция Y-Packet обладает пропускной способностью до 840 Мбит/с в одной полосе 56 МГц, благодаря модуляции до 1024QAM и возможности работы на двух поляризациях XPIC.

Выходная мощность до +26 дБм, передатчик с цифровыми предыскажениями и приемник с мощным эквалайзером обеспечивают максимальную дальность на высоких скоростях передачи.

При ухудшении условий распространения радиосигнала функция адаптивного кодирования и модуляции ACM и автоматическая регулировка мощности ATPC позволят сохранять энергетику радиолинии и поддерживать безукоризненное качество передачи информации.

Удобный механизм программных лицензий

Пользователь получает возможность создавать конфигурацию оборудования, оптимальную для текущих задач. Расширение функционала оборудования можно производить по мере развития сети.

Защищенный контроль. Управление из любой точки мира

Программа сервисного обслуживания "Мастер" осуществляет защищенный контроль работы как отдельных станций, так и всей транспортной сети из любой точки мира. Контроль сети можно осуществить и с помощью существующих систем пользователя, поддерживающих протокол SNMP v1/v2/v3.

Конфигурация системы (варианты резервирования и конфигурации стволов)

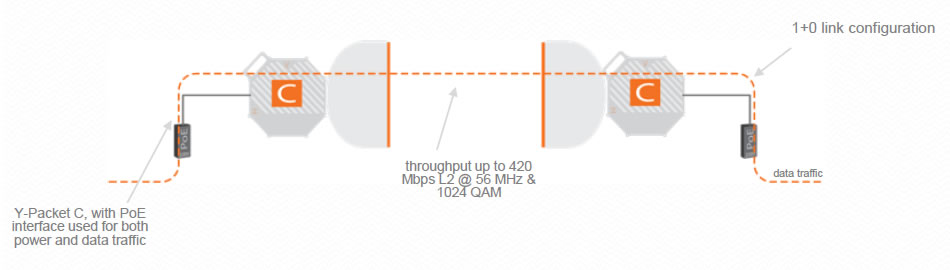

КОНФИГУРАЦИЯ 1+0 (БЕЗ РЕЗЕРВА)

1+0 -> без резерва, по одному ODU на каждой станции. Максимальная пропускная способность 420 Мбит/с (L2) при модуляции 1024 QAM в полосе 56 MГц

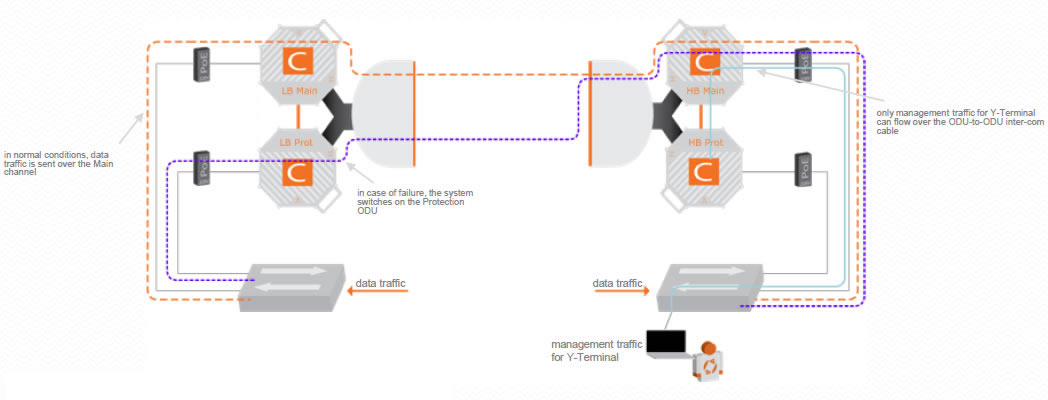

КОНФИГУРАЦИЯ 1+1 HSB (С РЕЗЕРВОМ)

1+1 Hot Stand-By -> с резервом, два ODU на каждой станции соединены кабелем системной связи, через который осуществляется управление резервированием. Поддерживаются сетевые интерфейсы каждого ODU, но в конкретный момент времени активен только сетевой интерфейс активного ODU (основного или резервного), который передает данные в радиоканал. Режим резервирования может быть «Реверсивный» или «Не реверсивный», для поиска и устранения неисправностей при эксплуатации предусмотрены ручные команды оператора: принудительное переключение, блокировка, очистка.

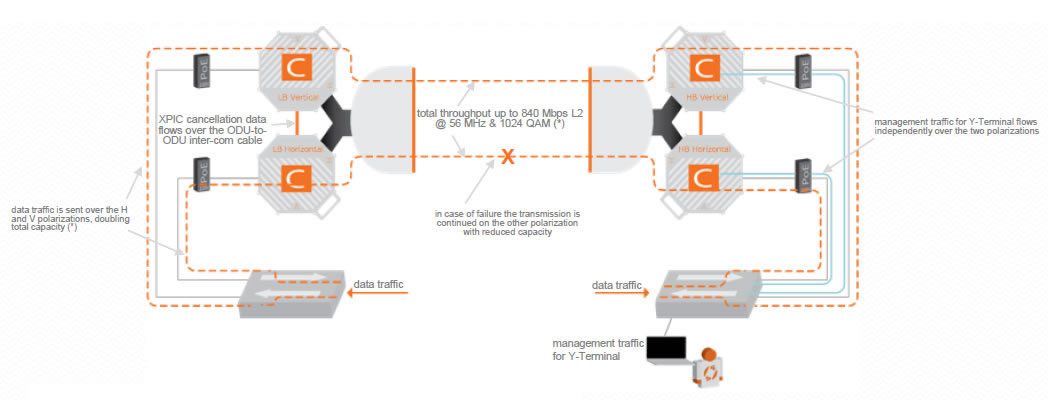

КОНФИГУРАЦИЯ 2+0 XPIC

2+0 XPIC -> без резерва, два ODU на каждой станции соединены кабелем системной связи. Трафик передается в двух радиоканалах на одной частоте (CCDP) в разных поляризациях с применением алгоритма подавления кроссполяризационной интерференции (XPIC). Пропускная способность по сравнению с конфигурацией 1+0 удваивается и достигает 840 Мбит/с (L2) при модуляции 1024 QAM в полосе 56 MГц (*)

(*) L1 агрегация трафика будет доступна в версии ПО 1.4.0 во втором полугодии 2014 г

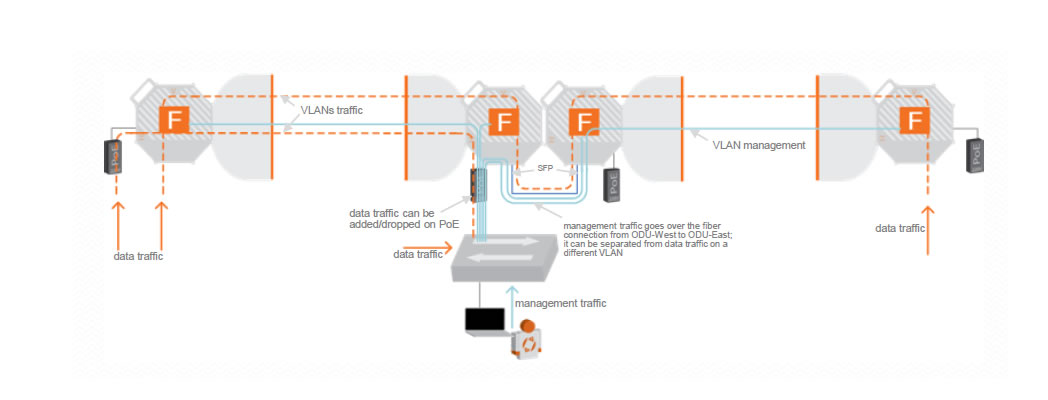

КОНФИГУРАЦИЯ РЕПИТЕР

Репитер -> без резерва, по одному ODU на каждой станции. ODU соединены по свободным Eеhernet портам (SFP в данном примере), трафик принятый по радиоканалу «восточным» ODU передается в радиоканал «западного» ODU (и наоборот).

Технические характеристики

Значения диапазонов

Функциональные возможности

• Y-Packet CI: 100/1000 GE (PoE), 1000-SX (SFP), XPIC (RJ45), RSSI (юстировка)
• Y-Packet FI: 100/1000 GE (PoE), 1000-SX (SFP), ExtPower (питание), XPIC (RJ45), RSSI (юстировка)

• VLAN IEEE 802.1Q: Trunk, Access and Transparent
• Jumbo Frames 9700 Bytes
• DSCP and IEEE 802.1p Classifiers, 4 Queues scheduled as WRR and Strict Priority
• Конфигурируемый буфер для длинных оптических линий (до 80 км)
• Flow control IEEE 802.3x
• Rate Limiter

• ПСО «Мастер»
• WEB интерфейс на технологии AJAX

• Двойной стек IPv4 (только для Y-packet F), IPv6
• SNMPv2, до 10 получателей SNMP Trap
• C-TAG и S-TAG для стеков IPv4 и IPv6

• RADIUS протокол аутентификации и авторизации пользователей
• Три уровня прав пользователей
• HTTPS и SSH
• Firewall, Access Lists для SNMP, HTTP и HTTPS ПСО «Мастер»

• Network Time Protocol (NTP) - до 5 NTP серверов
• Transparent Synchronous Ethernet

Механические, электрические и климатические характеристики

Технические характеристики передатчика

Технические характеристики приемника
