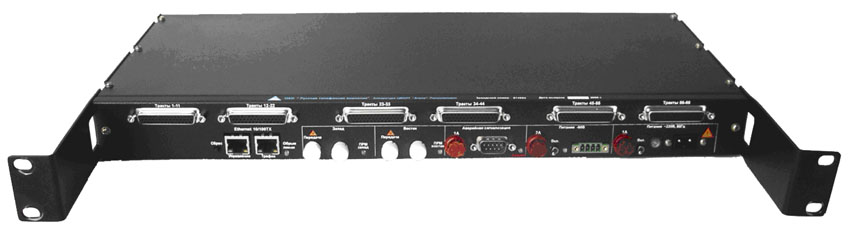

Мультиплексор SDH «Транспорт S1»

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

Назначение

«Транспорт S1» - полнофункциональный SDH-мультиплексор, предназначенный для построения транспортных сетей SDH уровня STM-1.

Мультиплексор Транспорт-S1 работает по одному или двум одномодовым или многомодовым оптическим волокнам со скоростью 155, 520 Мбит/с на длинах волн 1550/1310 нм.

Топология сети: «кольцо», «точка-точка», «цепь».

Особенности

• Надежность. Средний срок наработки на отказ более 20 лет, гарантийный срок 5 лет.

• Устойчивость. Блоки питания и тракты Е1 выдерживают разряды статического электричества 50 кВ без изменения параметров.

• Удобство монтажа. Все разъемы выведены на переднюю панель.

• Совместимость с другим SDH-оборудованием: мультиплексор «Транспорт-S1» легко интегрируется в SDH-сети с использованием оборудования других производителей благодаря наличию стандартного интерфейса.

• Живучесть. Реализация трактов Е1 обладает пониженным значением джиттера, что обеспечивает соблюдение норм для Е1 при дрейфе синхронизации и даже при нарушении синхронизации системы STM-1. Система коммутации сохраняет работоспособность даже при нарушении синхронизации. Например, вполне работоспособным будет вариант из нескольких пунктов связи, в каждом из которых изделие будет работать со своей частотой.

• Режимы синхронизации. Аппаратура “Транспорт-S1” допускает как синхронную, так и асинхронную работу. При установке каждого полукомплекта аппаратуры "Транспорт-S1" в режим синхронизации от внутреннего генератора все параметры будут соответствующими норме.

• Режимы коммутации. Тракт возможно скоммутировать на оптический канал, тракт E1 или сам на себя. Оптические каналы состоят из 63 трактов Е1 в восточном и 63 трактов E1 в западном направлении. Тракты E1 передаются упакованными в контейнеры VC-12 . Нумерация 63 VC-12 производится в принятом в STM виде: западное направление от w.111 до w.373, восточное от e.111 до e.373.

• Защита SNCP. Тракт E1 передаётся по оптическим потокам STM в двух направлениях. На приёмной стороне выбирается лучший . Стандартный режим без возврата к рабочему тракту (static), позволяет уменьшить количество переключений. Также возможен режим с возвратом к рабочему тракту (dynamic), возврат на приём с рабочего тракта происходит после восстановления его параметров.

• Использование модуля служебной связи. Возможно до двух одновременных разговоров. Время разговора ограничено 5мин, после чего происходит разъединение.

• Использование дополнительного Ethernet. Дополнительный Ethernet предназначен для организации управления и взаимодействия стороннего оборудования. Скорость его может быть 192кбит/с или 2048кбит/с. Поддерживается автоматическое резервирование в кольце. Допустимые схемы организации связи – двунаправленное кольцо (кольцо с резервированием), двунапраленное кольцо с разрывом (линия) и однонапраленное кольцо. Все связываемые пункты, включенные в кольцо, должны иметь одинаковую скорость. При скорости 2048 Ethernet использует отображение на тракт E1 и может быть передан как по оптике так и по внешнему E1. Сервис, предоставляемый всем подключенным устройствам эквивалентен свитчу. Также возможна организация виртуальных подсетей для ограничения видимости . По умолчанию предоставляется скорость 192кб/с, используя при этом канал СТМ-1 DCCR, что позволяет не занимать в групповом потоке полосу, отведённую для трансляции VC-12(трактов E1).

• Подключение к ПК. Для подключения необходим шнур Ethernet соединить с левым Ethernet разъёмом базового блока (назначение выводов разъёма на аппаратуре эквивалентно разъёму сетевого адаптера персонального компьютера). Далее с помощью программы ARMLOADER необходимо установить IP адрес, допустимый в вашей сети. После старта системы, доступ от компьютера к этому IP адресу возможен с использованием терминальной программы, например HyperТerminal.

• Удаленное управление. Удалённое управление одновременно работает по двум каналам STM-1 DCCМ и двум трактам E1. Причем Е1 могут быть скоммутированы на оптику или на внешний E1. Это позволяет построить любые схемы управления.

• Обновление ПО. Программное обеспечение может быть обновлено удалённо, используя передачу файла по протоколу Х-модем, используя стандартную терминальную программу, например HyperTerminal. Кроме того, при недоступности обновления по Х-модем (например в случае загрузки в систему некорректных файлов) всегда возможно локальное обновление при помощи поставляемой программы ArmLoader.

• Электропитание. Мультиплексор Транспорт-S1 использует питание АС или DC:

  • АС питание. Разъем предназначен для подключения полукомплекта к источнику питания напряжением от ~220В 50Гц. Ответная часть разъема в защитном кожухе обязательно входит в комплект поставки. Справа от разъёма болт заземления, куда необходимо подключить провод защитного заземления.

  • DC питание. Разъем предназначен для подключения полукомплекта к источнику питания постоянного тока напряжением -60В. Как правило это станционная батарея (СБ). Ответная часть разъема обязательно входит в комплект поставки.

  Допускается одновременное подключение источников АС и DC

Cостав "Транспорт-S1"

Аппаратура стандарта СТМ-1 “Транспорт S1” состоит из 1U базового модуля, в который может быть установлено до 3х модулей расширения. Также может быть установлен один модуль служебной связи.

Базовый модуль содержит 2 оптических приёмопередатчика, каждый со скоростью группового потока 155,52 мбит/с , блок питания AC и DC. Обеспечивает подключение хронирующей частоты 2048, аварийной сигнализации, канала управления и предоставление дополнительного канала Ethernet для использования сторонним оборудованием.

Модуль расширения подключается к базовому модулю со скоростью передачи данных 51,84 мбит/с. Модули могут быть разных типов, они обеспечивают подключение к потокам E1 2048кбит/с, Fast Ethernet, V.35 . В настоящее время доступны модули расширения на 21Е1, 6FE, 1FE.

Модуль служебной связи устанавливается в отведенное для него место и не занимает место модуля расширения. Служебная связь возможна в следующих режимах абонентский комплект – абонентский комплект ( со стороны пользователя телефонный аппарат- телефонный аппарат ), абонентский комплект – станционный комплект (телефонный аппарат – линия), канал тональной частоты двухпроводный.

РТК.36.1		Базовый модуль №1. Cостав: два оптических приемопередатчика, работающих по двум одномодовым или многомодовым волокнам с лазерами на 1310 нм или на 1550 нм, центральный процессор и полнодоступный кросс-коммутатор потоков Е1, интерфейс дополнительного потока Ethernet, интерфейс Ethernet для контроля и управления аппаратурой, систему индикации, 3 слота для подключения плат модулей расширений, 1 слот для подключения платы служебной связи, источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50 Гц
РТК.36.2		Плата полукомплекта «Транспорт-32х30х4». Модификация 1 Состав: два оптических приемопередатчика, работающих по одному одномодовому или многомодовому волокну с лазерами на 1310 нм и на 1550 нм, центральный процессор и полнодоступный кросс-коммутатор потоков Е1, интерфейс дополнительного потока Ethernet, интерфейс Ethernet для контроля и управления аппаратурой, систему индикации, 3 слота для подключения плат модулей расширений, 1 слот для подключения платы служебной связи, источник питания от постоянного напряжения от -36 В до -72 В и от переменного напряжения 220 В 50Гц.
РТК.36.3		Базовый модуль №2. Выделение 21 потока Е1 из группового потока.
РТК.35.36		Модуль расширения на 6 портов Ethernet 10/100 Base-T. Выделение 6 портов Ethernet из группового потока. Пропускная способность каждого порта задается индивидуально в пределах N*2,048 Мбит/с, N=1..21 с учетом условия, что пропускная способность всех 6 портов не должна превышать 21*2,048 Мбит/с.
РТК.35.37		Модуль расширения на 1 порт Ethernet 10/100 Base-T. Выделение 1 порта Ethernet из группового потока. Пропускная способность порта задается в пределах N*2,048 Мбит/с, N=1..21.
РТК.35.43		Модуль служебной связи и канала ТЧ. 1 канал с интерфейсом задаваемым пользователем: FxS (абонентский комплект) FxO (станционный комплект) канал ТЧ 2-х проводный. Канал используется для организации внутренней связи между полукомплектами аппаратуры с использованием обычного телефонного аппарата, или для связи любого полукомплекта с офисной АТС и ТФОП, или специальным каналом связи.
РТК.35.41		Модуль передачи данных, содержащий 2 канальных окончания Модуль передачи данных поддерживает следующие последовательные интерфейсы: V.35, V.36, X.21, RS-530A, RS-530, RS-232С/V.24/V.28. Тип интерфейса каждого канала устанавливается пользователем программно.
РТК.35.45		Заглушка модуля служебной связи. Предназначена для закрытия модуля служебной связи, если он не используется
РТК.35.46		Заглушка модуля расширения

Линейные интерфейсы

Тип интерфейса	E1	Ethernet 10/100BaseT	STM-1
	рек. ITU-T G.703	протокол GFP, поддержка VCAT, LCAS	рек. ITU-T G.957/G.958
Количество интерфейсов	21 ... 63	1 ... 18	2
Скорость передачи, Мбит/с	2,048	n*VC12, где n=1..21	155,520
Линейный код	HDB3	-	NRZ
Импеданс, Ом	120	-	-

Управление

Синхронизация

Матрица коммутации

Обслуживание станционной сигнализации

Интерфейс служебной связи

Требования к электропитанию

Размеры

Характеристика оптического интерфейса STM-1 в соответствии с рек. ITU-T G.957 и G.958

Оптический передатчик

Оптический приемник

Характеристика оптического интерфейса STM-1 с модулем WDM

Оптический передатчик
